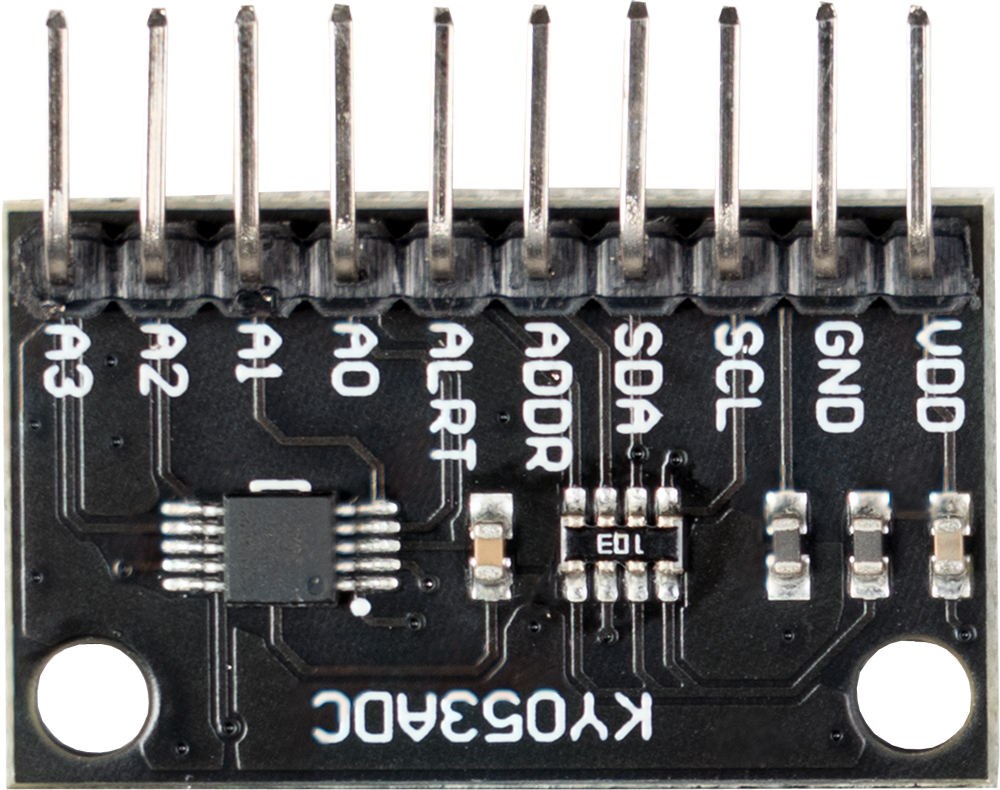

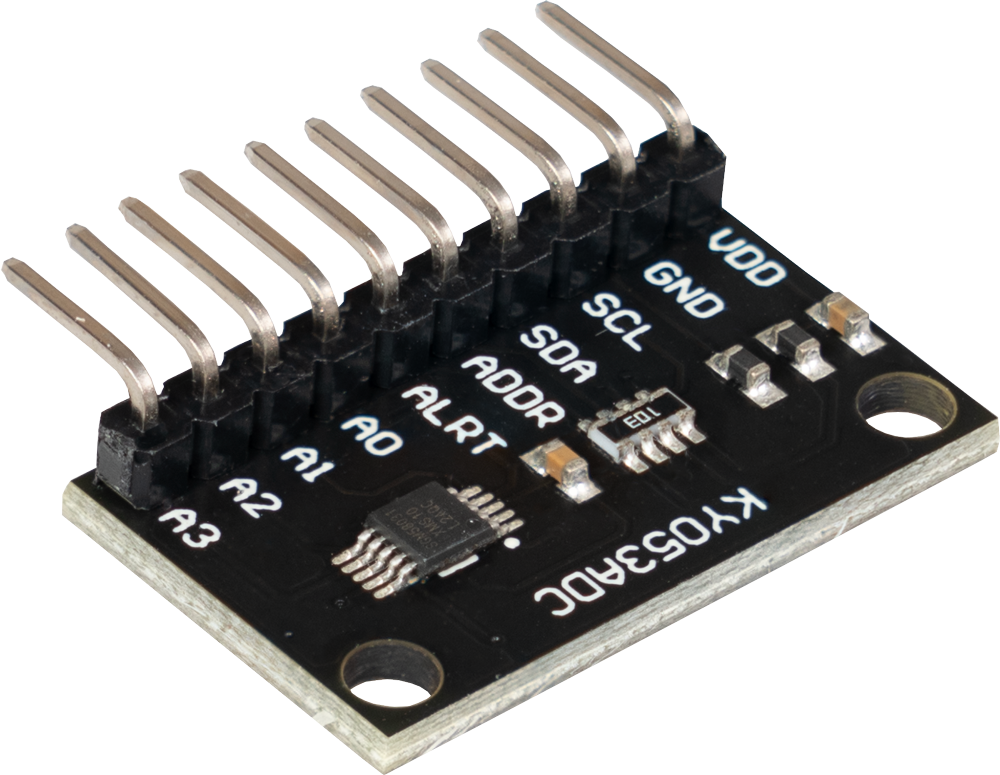

KY-053 Analog-Digital Wandler

Der Raspberry Pi besitzt im Gegensatz zum Arduino keine analogen Eingänge bzw. es ist kein ADC (Analog-zu-Digital-Wandler) im Chip des Raspberry Pi's integriert. Dies schränkt den Raspberry Pi ein, wenn man Sensoren einsetzen möchte, bei denen Werte nicht digital ausgegeben werden. Diese Problematik lösen Sie mit diesem Analog-Digital-Wandler.

Dieses Modul besitzt vier 16-Bit-genaue ADC-Kanäle, welches Sie am Raspberry Pi nutzen können, um diesen um 4 analoge Eingänge erweitern zu können. Der Wandler wird per I2C an den Raspberry Pi angeschlossen, übernimmt die analoge Messung und gibt den Wert digital an den Raspberry Pi weiter.

Des Weiteren eignet sich dieser Wandler in der Verwendung mit Mikrocontroller, wenn die Auflösung oder die Anzahl der ADC-Kanäle des Mikrocontrollers nicht hoch genug ist.

Spezifikationen

Modell

Analog-Digital-Wandler ADS1115

Schnittstelle

I²C

ADC-Kanäle

4

Auflösung pro Kanal

16 Bit

Programmierbare Abtastrate

8 - 860 SPS

Betriebsspannung

2 - 5,5 V

Analogeingangsspannung

0 V - Betriebsspannung

I²C Logikspannung

0 V- 5,5 V

I²C Adresse (per Jumper konfigurierbar)

0x48 - 0x4B

Typischer Betriebsstrom

150 μA

Weitere Informationen

Abmessungen

18 x 28 mm

Gewicht

1 g

Lieferumfang

ADS1115 auf Modul

EAN

425023681598

Artikelnummer

COM-KY053ADC
