Schrittmotoren

Unsere Auswahl an Schrittmotoren umfasst alles von den kleinsten NEMA08 Motoren bis hin zu den leistungsstarken NEMA34 Motoren. Aber das ist noch längst nicht alles - unser Sortiment beinhaltet auch eine Vielzahl von speziellen Typen, die für eine Vielzahl von Anwendungen geeignet sind.

Wenn Sie auf der Suche nach höherer Drehzahl und einem höheren Drehmoment sind, dann sind unsere Getriebemotoren genau das Richtige. Mit einer präzisen Steuerung und einer langen Lebensdauer sind diese perfekt für Anwendungen in der Automatisierungstechnik und der Robotik.

Wenn Sie nach einer linearen Bewegungslösung suchen, sind unsere Linearaktuatoren die perfekte Wahl. Mit einer besonders hohen Widerhohlgenauigkeit sind sie perfekt für Anwendungen wie Pick-and-Place-Aufgaben und Positioniersteuerungen.

Für Anwendungen, die eine Hohlwelle benötigen, bieten wir ebenfalls eine Auswahl an Schrittmotoren an. Mit einer hohen Tragfähigkeit und einer ausgezeichnet Positioniergenauigkeit sind diese ideal für Anwendungen in der Medizin-, Automobil- und Luftfahrtindustrie.

Egal, welche Anforderungen Sie haben - wir helfen Ihnen bei der Auswahl des richtigen Schrittmotors.

Standardschrittmotoren

Artikel Haltemoment [Nm] Nennstrom [A] Schrittwinkel [°] Motorflansch [mm] Motorlänge [mm] Gewicht [kg] Besonderheiten
NEMA08-01 0.018 0.6 1.8 20 30 0.06
NEMA08-02 0.03 0.8 1.8 20 42 0.08
NEMA08-03 0.022 0.6 1.8 20 27.3 0.06
NEMA11-01 0.055 0.42 1.8 28 32 0.12
NEMA11-02 0.12 0.67 1.8 28 51.5 0.2
NEMA14-01 0.1 0.4 1.8 35 26 0.12
NEMA14-02 0.15 0.75 1.8 35 34 0.18
NEMA17-01 0.431 1.68 1.8 42 47.3 0.37
NEMA17-02 0.431 1.68 1.8 42 47.3 0.38 Doppelwelle
NEMA17-03 0.2 1.2 1.8 42 26 0.15
NEMA17-04 0.45 1.5 1.8 42 40 0.3
NEMA17-06 0.59 2 1.8 42 48 0.42
NEMA23-01 3 4.2 1.8 60 88 1.41 Doppelwelle
NEMA23-02 1.2 2.5 1.8 56.4 54 0.65
NEMA23-03 3 3 1.8 56.4 100 1.45
NEMA23-04CL 3 4.2 1.8 56.4 100 1.5 closed loop
NEMA23-05 1.32 1 1.8 56.4 76 1
NEMA34-01 11 5 1.8 86 149 4.6
NEMA34-02 3.8 5 1.8 86 76 2.2

Spezielle Schrittmotoren

Artikel Haltemoment [Nm] Nennstrom [A] Schrittwinkel [°] Motorflansch [mm] Motorlänge [mm] Gewicht [kg] Besonderheiten
NEMA08-04LA minimal thrust 0,5 kg @ 600 pps 0.24 1.8 20 27.5 0.1 Linearaktuator linear travel (38 mm) per step 0,02 mm
NEMA08-05HS 0.018 0.6 1.8 20 30 0.06 Hohlwelle
NEMA17-05GM 1.68 1.68 1.8 42 40 0.4 Getriebemotor 1 : 5 2/11
NEMA17-07GM 0.44 1.68 1.8 42 48 0.55 Getriebemotor 19,2 : 1
NEMA17-08GM 0.28 0.84 1.8 42 34 0.5 Getriebemotor 4 : 1
NEMA-FLAT01 0.06 0.8 1.8 siehe Datenblatt 9.6 0.075 besonders flacher Schrittmotor
NEMA-FLAT02 0.016 0.5 1.8 siehe Datenblatt 9.5 0.03 besonders flacher Schrittmotor

Standardschrittmotoren

NEMA08 bis NEMA34 Schrittmotoren

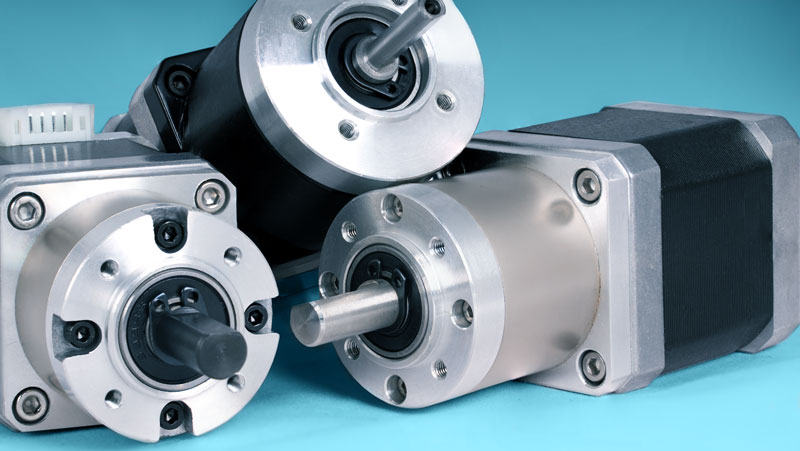

Schrittmotoren mit Getriebe

NEMA Schrittmotoren mit Getriebe

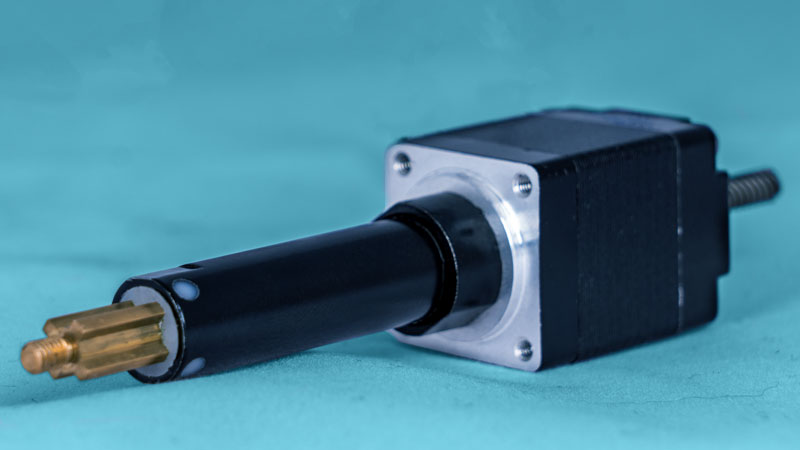

Schrittmotoren mit Linearaktuator

NEMA Schrittmotoren mit Linearaktuator für lineare Bewegungen

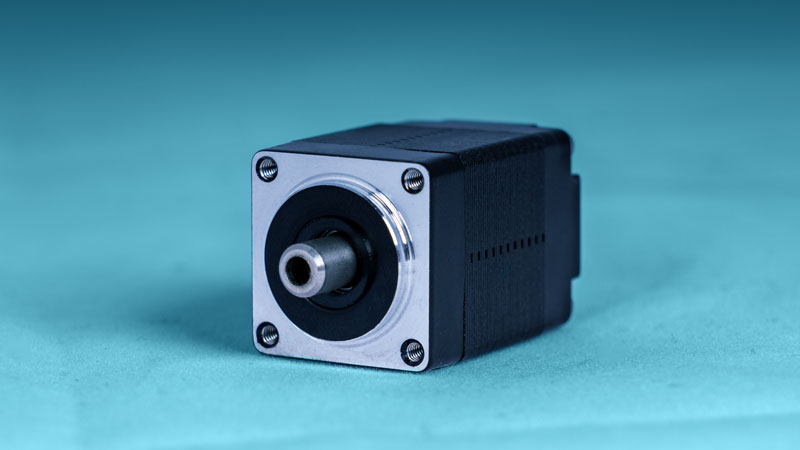

Schrittmotoren mit Hohlwelle

NEMA Schrittmotoren mit Hohlwelle um bspw. Leitungen durchzuführen

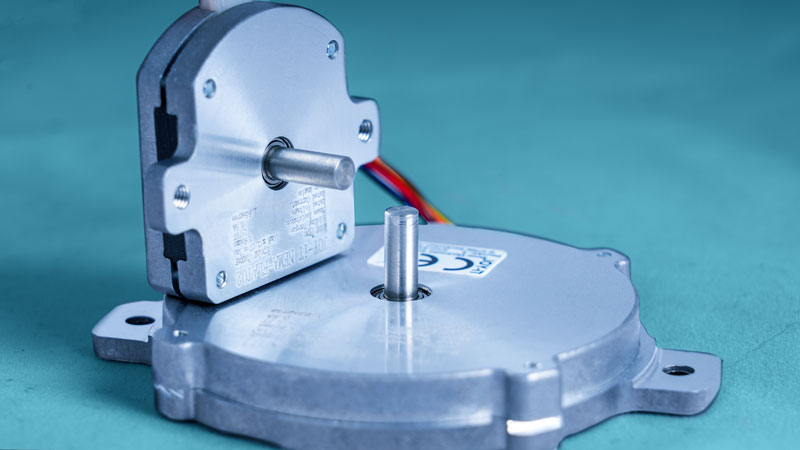

Schrittmotoren der FLAT Reihe

Schrittmotoren in besonders flacher Bauform

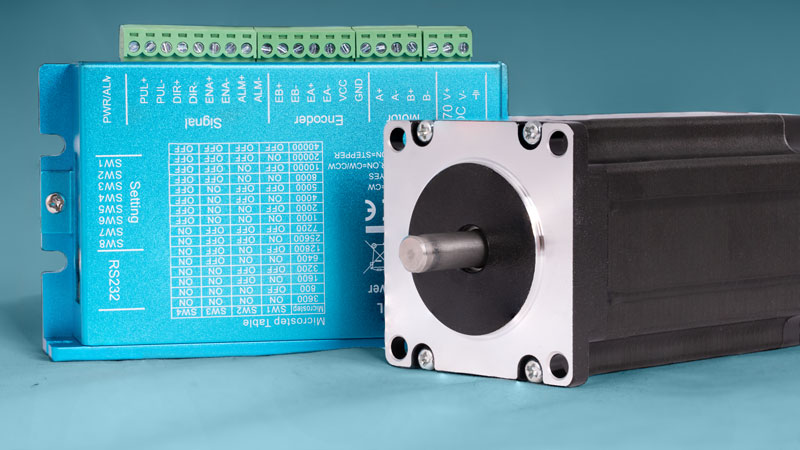

Closed-Loop-Sets

Schrittmotor mit Encoder und Closed-Loop Motortreiber
