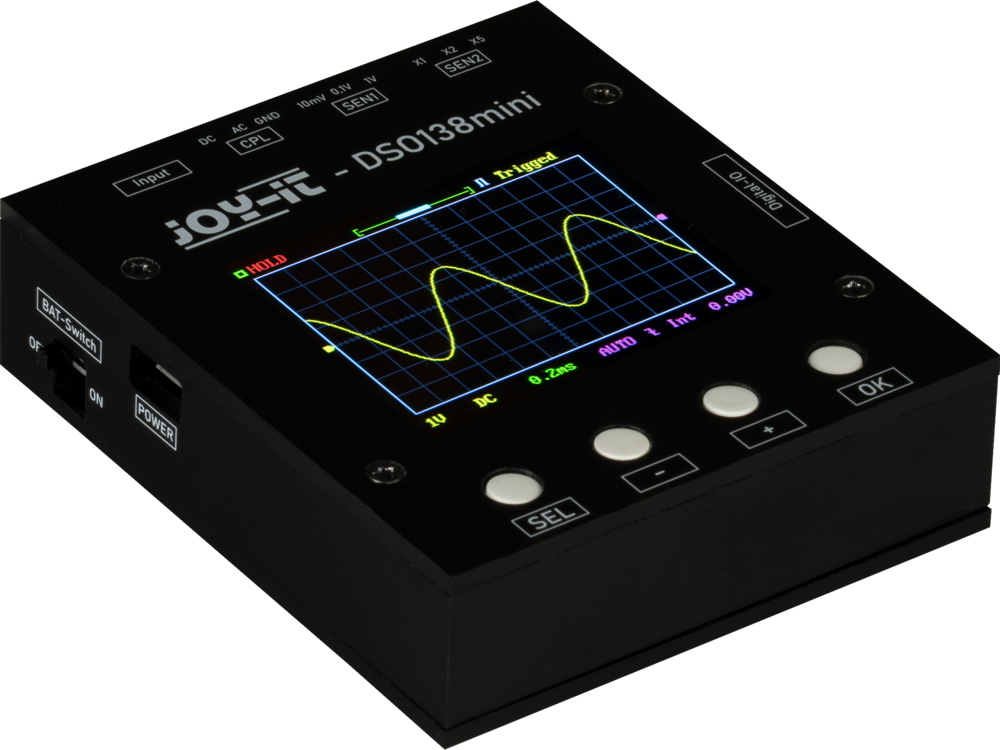

DSO-138 Mini Oszilloskop

DSO-138 Mini Oszilloskop

Das neue Joy-IT Oszilloskop-Set DSO-138-Mini ist der verbesserte Nachfolger des DSO-138 welches als ideale Ergänzung zum Multimeter auftritt und kann mithilfe eines optional erhältlichen Akkus auch mobil eingesetzt werden. Das DSO-138-Mini bietet sich für ambitionierte Tüftler an, denn damit kann man auch zeitabhängige Signale messen und bewerten ohne dabei in teurere Hardware investieren zu müssen. Unser Gerät besitzt alle grundlegenden Funktionen eines digitalen Speicheroszilloskops, unter anderem: automatischer/manueller Triggermodus, Single-Shot-Aufnahme mit Signalanalyse und Wiederherstellen von gespeicherten Signalverläufen.

Spezifikationen

Spezifikationen

Besonderheiten

Batteriebetrieb möglich, 1kHz/3,3V Testsignal

Abtastrate

1 MSa/s

Bandbreite

0 - 200 KHz

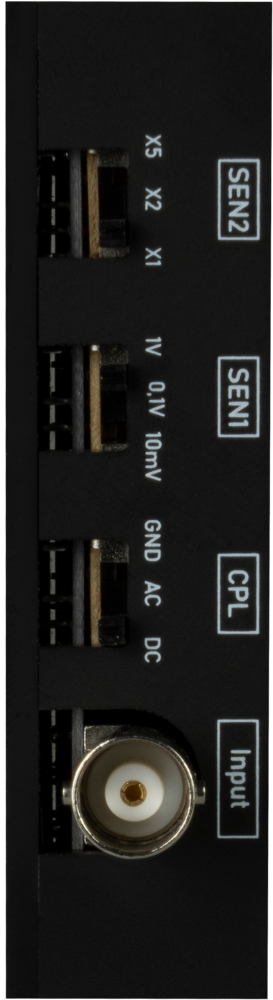

Empfindlichkeitsbereich (Vertikale Basis)

10 mV/Div - 5 V/Div

Maximale Eingangsspannung

50Vpk (1x Messsonde)

Eingangswiderstand

1 MΩ/ 20pF

Auflösung

12 Bit

Speicher

1024 Punkte

Zeitbasis

500s/Div - 10µs/Div

Trigger-Auslösung

Auto, Normal, Einzel

Trigger-Typ

Steigende / fallende Flanke

Spannungsversorgung

3,5- 6 V DC (micro-USB)

Stromverbrauch

~ 120mA (bei 5V)

Externer Triggereingang

für TTL und LVTTL Signale

Datenausgabe

Verbindung mit PC möglich

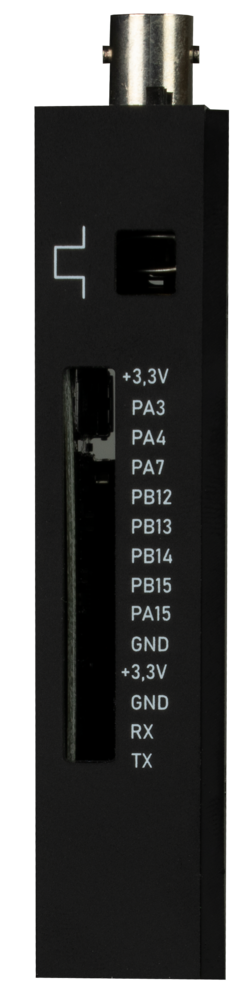

Verbindungsoptionen

Einfache Verbindung des Mikrocontrollers mit anderen universalen Steuerplatinensystemen über weitere Anschlüsse des Mikrocontrollers möglich

Abmessungen

85 x 75 x 15 mm

Gewicht

176

Lieferumfang

DSO-138-Mini, 1x BNC zu Krokodilklemme

EAN

4250236820545

Artikelnummer

DSO-138-Mini
