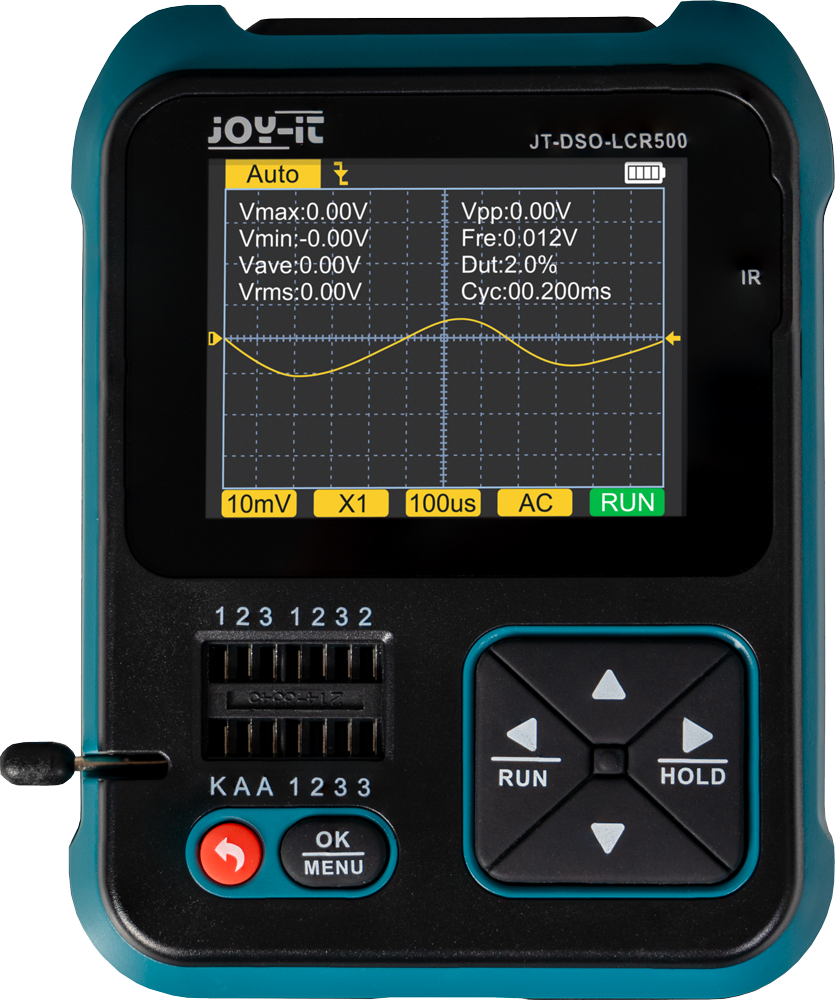

Unser DSO-LCR500 vereint die Vorteile eines digitalen Oszilloskops und die eines multifunktionalen Komponententesters in einem kompakten und hochwertigen Gehäuse. Mithilfe des digitalen Oszilloskops können ambitionierte Tüftler zeitabhängige Signale auswerten, ohne dabei auf teure Messtechnik zurückgreifen zu müssen.

Der multifunktionale Komponententester ermöglicht zusätzlich die schnelle und automatische Erkennung von Bauteilen. Des Weiteren verfügt unser DSO-LCR500 über zusätzliche, hilfreiche Funktionen wie einen Signalgenerator, ein Infrarot-Signaldecoder und Messung von Zenerdioden, DS18B20 Sensoren und DHT11 Sensoren.

Das Gerät ist mit einem 1500 mAh starken Akku ausgestattet, welcher bequem über USB-C aufgeladen werden kann. Der integrierte, ausklappbare Standfuss erleichtert die Bedienung zusätzlich.

Spezifikationen

Spezifikationen

Funktionen

Digitaloszilloskop, Komponententester, Durchgangsprüfer, Signalgenerator, Messung von Zenerdioden, Messung von DS18B20 Sensoren, Messungen von DHT11-Sensoren, Infrarot-Decoder

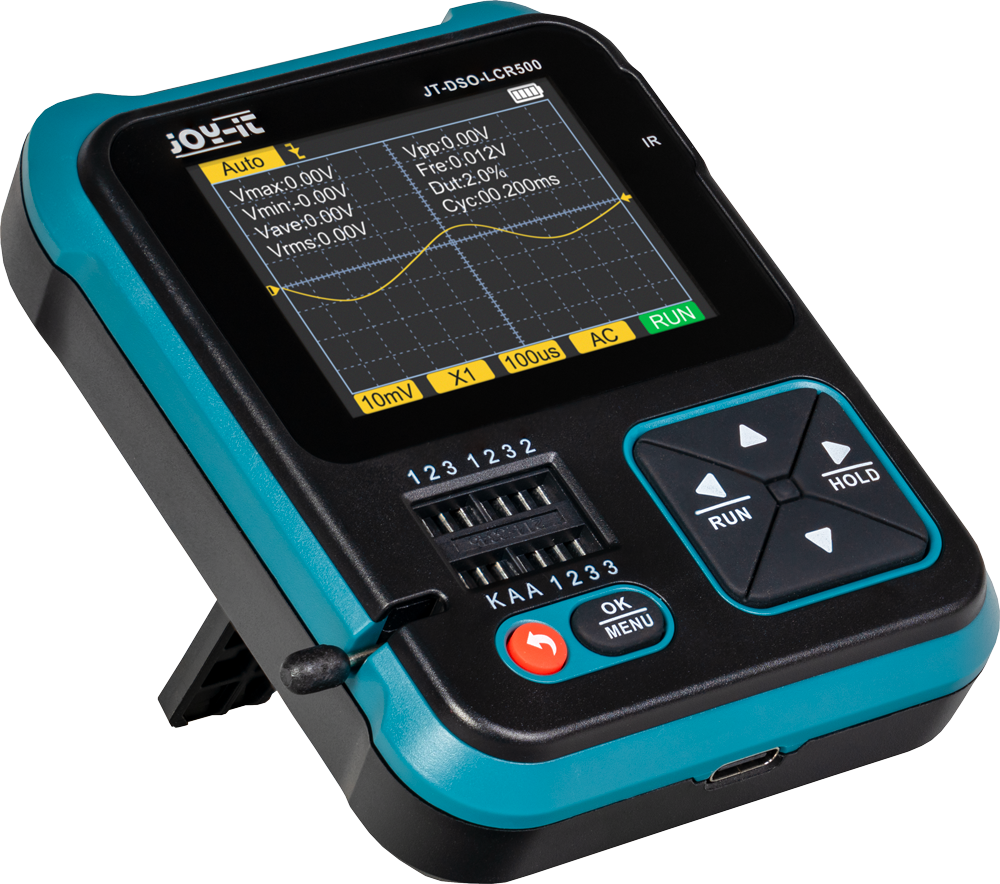

Standfunktion

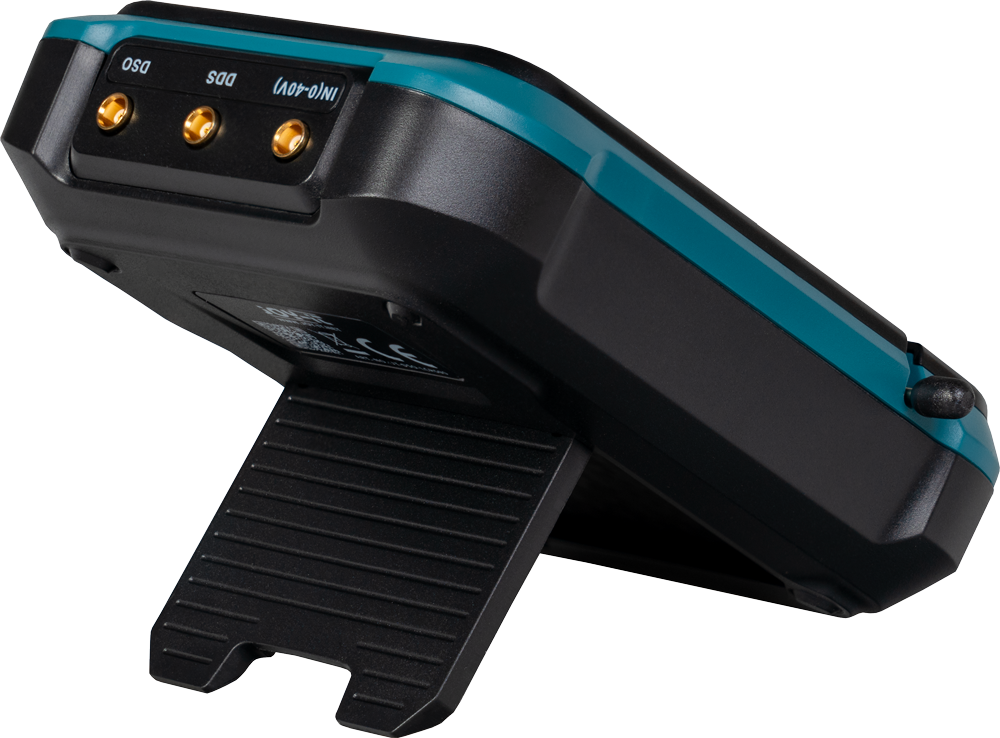

Integrierter, um 90° klappbarer Standfuß

Akku

1500 mAh Lithium-Akku, aufladbar via USB-C

Display

2,4“ TFT Farbdisplay, LED-Hintergrundbeleuchtung, 320x240 Pixel

Verfügbare Sprachen

Englisch, Deutsch

Abtastrate

10 MS/s

Analoge Bandbreite

0 - 500 kHz

Eingangswiderstand

1 MΩ

Kopplung

AC / DC

Prüfspannungsbereich

1:1: 80Vpp (- 40 V - 40 V) 10:1: 800Vpp (- 400 V - 400 V)

Vertikale Empfindlichkeit

10 mV/Div - 10 V/Div

Horizontaler Zeitbereich

10 μs - 10s

Trigger-Modi

Automatisch, Normal, Single

Trigger-Typen

Fallende Flanke, Steigende Flanke

Trioden-Messungen (hFE > 10, hFE < 600)

Verstärkungsfaktor (hFE), Basis-Emitter-Spannung (Ube), Kollektor-Emitter Sperrstrom (Iceo, Ices), Durchlassspannungsabfall der Schutzdiode (Uf)

Dioden-Messungen (Durchlassspannungsabfall < 5 V)

Durchlassspannungsabfall, Übergangskapazität, Sperrstrom

Zener-Dioden-Messungen (1-2-3 Testbereich: 0,01 - 4,5 V, K-A-A Testbereich: 0,01 - 24 V)

1-2-3: Durchlassspannungsabfall, Durchlassspannung in Sperrrichtung, K-A-A: Durchlassspannung in Sperrrichtung

Feldeffekttransistoren-Messungen (JFET, IGBT, MOSFET)

JFET: Gate-Kapazität (Cg), Drain-Strom (Id at Vgs), Vorwärtsspannungsabfall der Schutzdiode (Uf) IGBT: Drain-Strom (Id at Vgs), Vorwärtsspannungsabfall der Schutzdiode (Uf) MOSFET: Einschaltspannung (Vt), Gate-Kapazität (Cg), Drain-Source Widerstand (Rds), Vorwärtsspannungsabfall der Schutzdiode (Uf)

Silizium-Gleichrichter & Thyristortrioden-Messungen (Einschaltspannung < 5 V, Gate-Triggerstrom < 6 mA)

Gate-Spannung

Kondensator-Messungen (25 pF - 100 mF)

Kapazität, Verlustfaktor (Vloss)

Widerstand-Messungen (0,01 Ω - 50 MΩ)

Widerstand

Spulen-Messungen (10 uH - 1000 uH)

Induktivitätswert, Gleichstromwiderstand

Batterie-Messungen (0,01 - 4,5 V)

Spannungswert, Positive und negative Polarität

Eingangsspannungsmessungen (0 - 16 V)

Spannungswert

Signalgenerator (Sinuswelle)

1 - 100 kHz, 0 - 3,3 V, 50%

Signalgenerator (Rechteckwelle)

1 - 100 kHz, 3,3 V, 50%

Signalgenerator (Pulswelle)

1 - 100 kHz, 3,3 V, 0 - 100%

Signalgenerator (Dreieckwelle)

1 - 100 kHz, 0 - 3,3 V, 50%

Signalgenerator (Sägezahnwelle)

1 - 100 kHz, 0 - 3,3 V, 0 - 100%

Signalgenerator (DC)

0 - 3,3 V

DS18B20-Messungen

Temperatur

DHT11-Messungen

Temperatur & Feuchtigkeit

Infrarot-Dekodierung (NEC Protokoll)

Anzeige des User- & Data-codes, Anzeige der Infrarot-Wellenform

Prüffunktionen

Durchgangsprüfung, Spannungen bis 40 V

Abmessungen

85 x 103 x 30mm

Lieferumfang

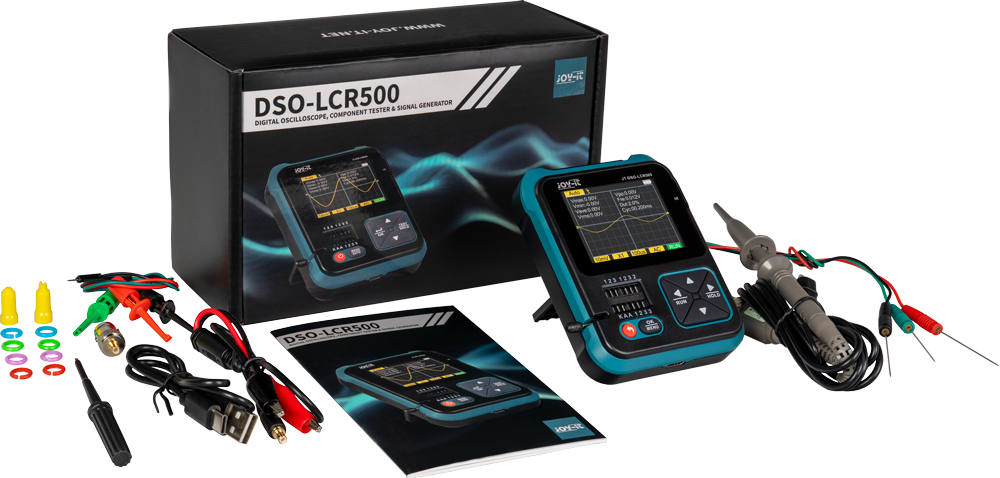

JT-DSO-LCR500, Kurzanleitung, USB-C Kabel, 3x Prüfklemme, 3x SMD-Prüfspitzen, Tastkopf, Krokodilklemmenkabel, BNC-Adapter

EAN

4250236824918

Artikelnummer

JT-DSO-LCR500
