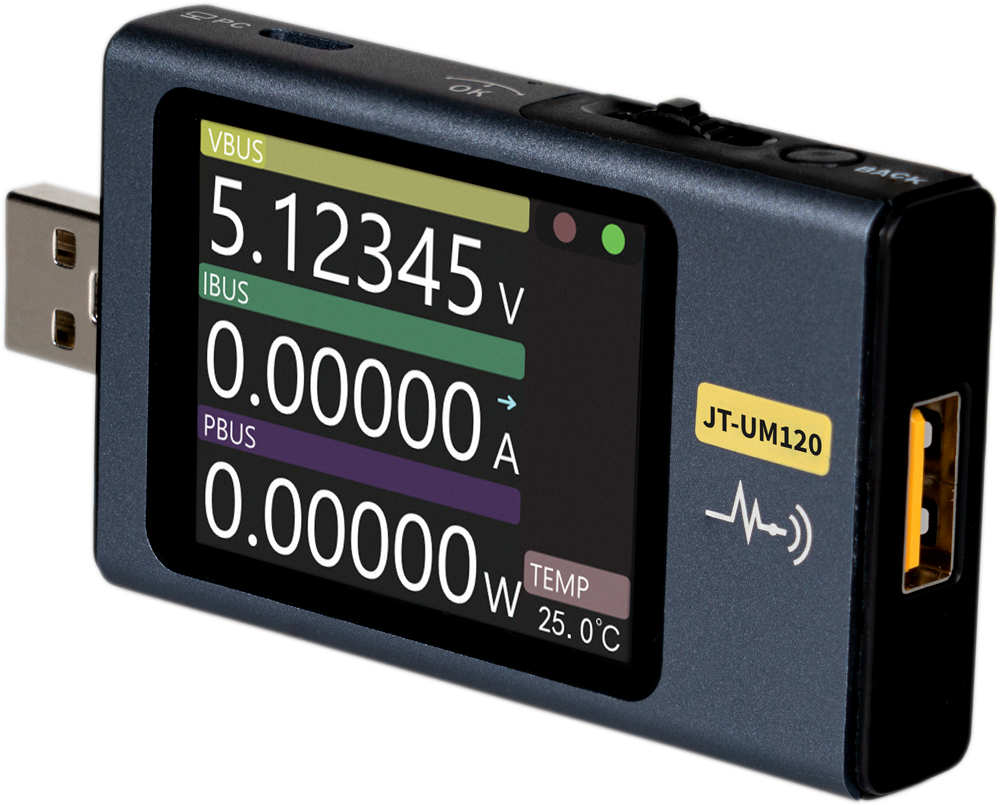

UM120 USB-Multimeter

Das JT-UM120 ist das digitale Allround-Multimeter. USB-Anschlüsse unterscheiden sich häufig stark in Ihrer Qualität und in der zur Verfügung stehenden Leistung. Mit dem JT-UM120 können Sie alle Messwerte bequem im Blick behalten und verfügen zusätzlich über einen Schnelllade-Trigger für mobile Kommunikationsgeräte. Die vielseitigen Anzeigemodi, wie Übersichtsmessungen, Detailmessungen und Echtzeit-Graphenansicht, bieten besonders viele Analysemöglichkeiten.

Zusätzliche Funktionen wie die Auswertung über eine separate PC-Software, automatische, ausrichtungs-gesteuerte Displayrotation, Kabelwiderstandsmessungen runden das Gesamtpaket ab.

Spezifikationen

Funktionen

Messgerät für USB-Anwendungen Messwertausgabe über LCD-Display Automatische Protokoll-Erkennung Auswertung über PC-Software Automatische, ausrichtungsabhängige Displayrotation

Messfunktionen

Strom, Spannung, Energie, Leistung, Spannungsverlauf, Protokoll, Kabelwiderstand, Ripple

USB Ports

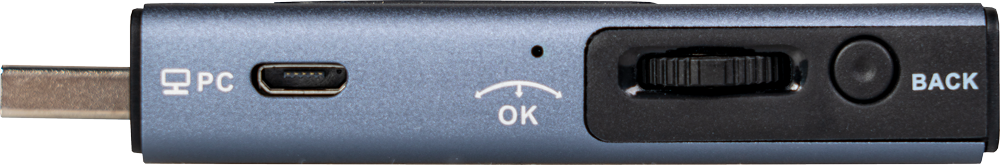

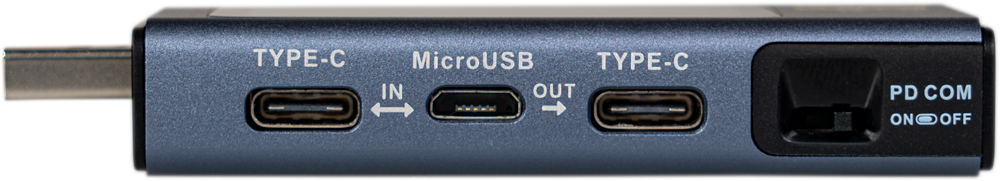

Eingänge: USB-A, USB-C, Micro-USB Ausgänge: USB-A, USB-C PC-Interface: Micro-USB

Mögliche Datenmessgruppen

10

Unterstützte Protokolle

QC2.0, QC3.0, Huawei FCP, SCP, Samsung AFC, PD2.0, PD3.0, VOOC/WARP, SuperVOOC 1.0, Super VOOC 2.0, MTK-PE, Apple 2.4A

Display

2,0" IPS Farb-Display - 320x240 Pixel

Sprachen

Deutsch, Englisch

Spannungsparameter

Messbereich: 4- 28 V Auflösung: 0,00001 V Genauigkeit: ± 0,02% + 2 Ziffern

Stromparameter

Messbereich: 0 - 7 A Auflösung: 0,00001 A Genauigkeit: ± 0,05% + 2 Ziffern

Leistungsparameter

Messbereich: 0 - 120 W Auflösung: 0,00001 W Genauigkeit: ± 0,05% + 2 Ziffern

Lastäquivalente Innenwiderstandsparameter

Messbereich: 0 - 9999,9 Ω Auflösung: 0,0001 Ω Genauigkeit: ± 0,05% + 2 Ziffern

Kapazitätsparameter

Messbereich: 0 - 9999,99 Ah Auflösung: 0,00001 Ah

Verbrauchsenergieparameter

Messbereich: 0 - 9999,99 Wh Auflösung: 0,00001 Wh

Kabelwiderstandsparameter

Messbereich: 0 - 9999,99 Ω Auflösung: 0,0001 Ω

Abmessungen

82 x 42 x 13 mm

Lieferumfang

EAN

4250236825939

Artikelnummer

JT-UM120

Downloads

• JT-UM120 Datenblatt (Deutsch) - 2023.10.19 - 2,13 MB
• JT-UM120 Datenblatt (Englisch) - 2023.10.19 - 2,13 MB
• JT-UM120 Datenblatt (Spanisch) - 2023.10.19 - 3,41 MB
• JT-UM120 Datenblatt (Finnisch) - 2024.02.15 - 1,71 MB
• JT-UM120 Datenblatt (Französisch) - 2023.10.19 - 3,41 MB
• JT-UM120 Datenblatt (Italienisch) - 2023.10.19 - 3,41 MB
• JT-UM120 Datenblatt (Portugiesisch) - 2023.10.19 - 3,41 MB
• JT-UM120 Anleitung (Deutsch) - 2023.09.19 - 43,51 MB
• JT-UM120 Anleitung (Englisch) - 2023.09.19 - 43,49 MB
• JT-UM120_PC-Software.zip - 80,75 MB
