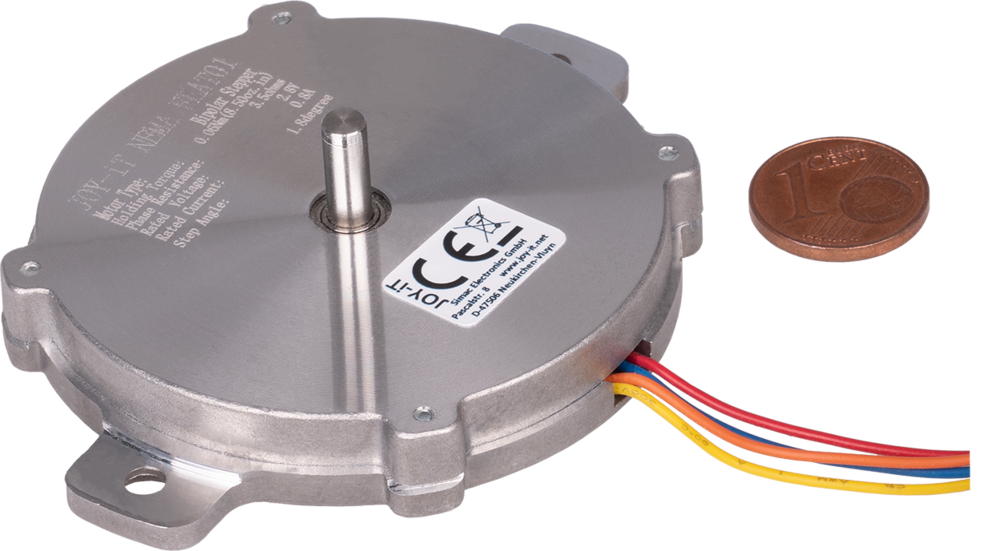

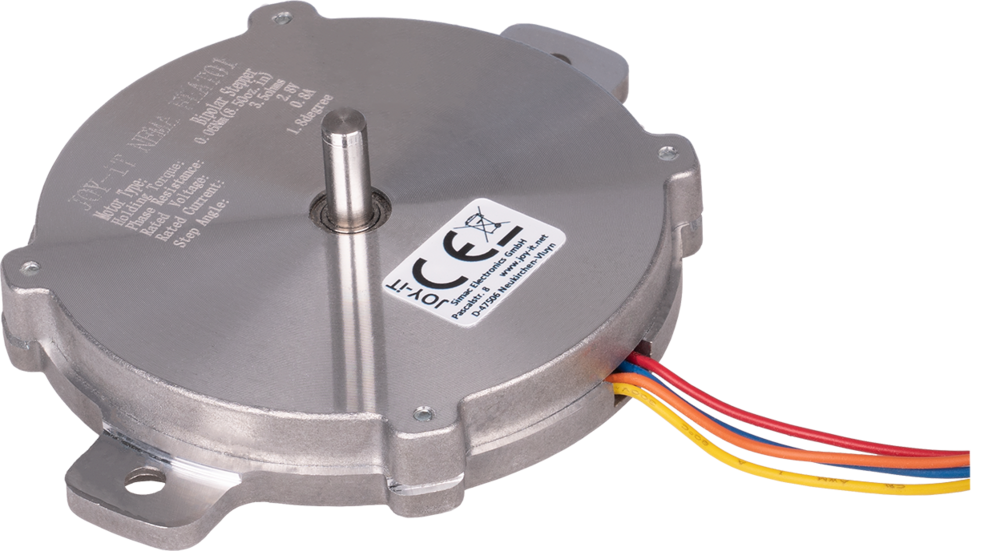

Flacher NEMA Schrittmotor

Diese ultraflachen Schrittmotoren wurden eigens für die Zuführer in der Halbleiterproduktion entwickelt.

Aber auch in den anderen Bereichen mit begrenztem Bauraum können diese flachen Schrittmotoren sehr gut eingesetzt werden.

Spezifikationen

Wellenmaße

Ø 4 x 10 mm

Anschluss

4-Pol JST-Buchse an Kabel

Kabellänge

70 mm

Besonderheiten

Ultraflaches Design

Haltemoment

60 mNm

Nennspannung

2,8 V

Nennstrom

0,8 A

Schrittwinkel

1,8° ±5 %

Anzahl der Phasen

2

Phasenwiderstand

3,5 Ω

Phaseninduktivität

1,8 mH

Isolationswiderstand

Min. 100MΩ bei 500 V DC

Isolationsklasse

B (130 °C)

Trägheitsmoment

15 g·cm²

Rastmoment

8 mNm

Zulässiger Temperaturbereich

-10 °C bis 50 °C

Weitere Informationen

Abmessungen

Ø 60 x 9,6 mm

Gewicht

75 g

Lieferumfang

1x NEMA-Flat01 Schrittmotor

EAN

4250236821641

Artikelnummer

NEMA-FLAT01
