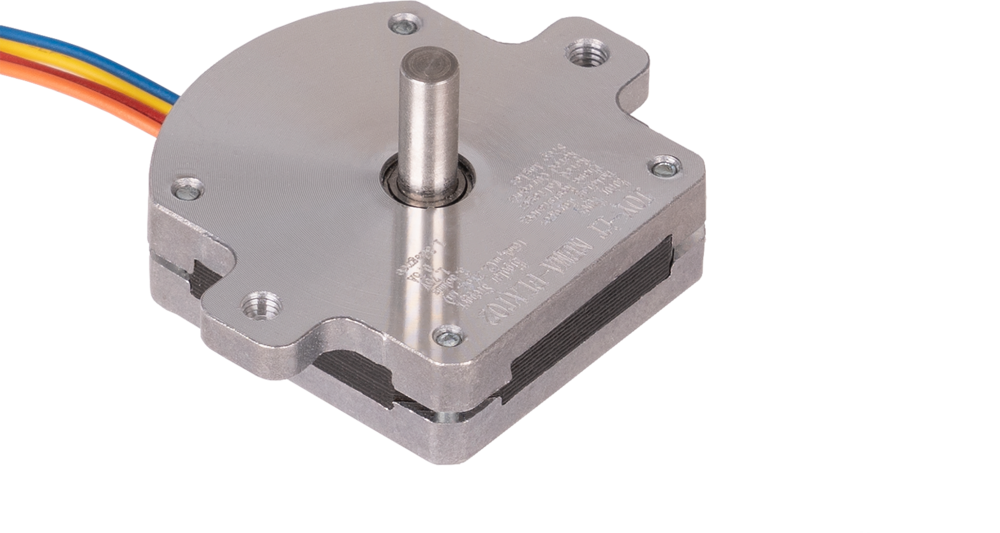

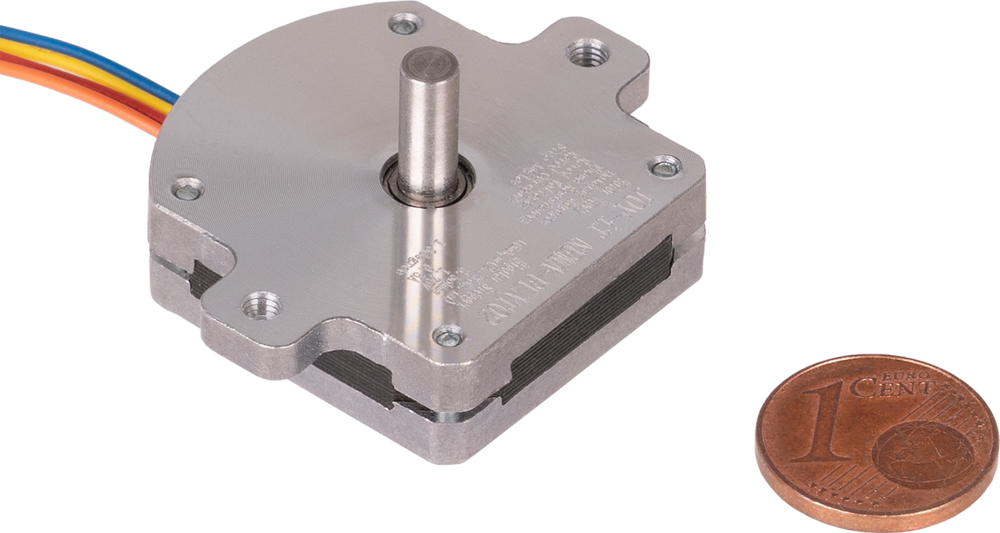

NEMA-FLAT02

Diese ultraflachen Schrittmotoren wurden eigens für die Zuführer in der Halbleiterproduktion entwickelt.

Aber auch in den anderen Bereichen mit begrenztem Bauraum können diese flachen Schrittmotoren sehr gut eingesetzt werden.

Spezifikationen

Wellenmaße

Ø 4 x 10 mm (Einzelwelle)

Spezifikation

P28SHD4611-10

Anschluss

PH-4Y (JST compatible)

Schritte pro Umdrehung

200

Haltemoment

0,016 Nm

Schrittwinkel

1,8° ±5 %

Nennspannung

1,75 V

Nennstrom

0,5 A

Anzahl der Phasen

2

Phasenwiderstand

3,5 Ω

Phaseninduktivität

0,9 mH

Isolationswiderstand

Min. 100MΩ bei 500 V DC

Isolationsklasse

B (130 °C)

Trägheitsmoment

2 g·cm²

Rastmoment

0,002 Nm

Zulässiger Temperaturbereich

-10 °C bis 50 °C

Weitere Informationen

Abmessungen

33 x 40 x 9,5 mm

Gewicht

30 g

Lieferumfang

1x NEMA-Flat02 Schrittmotor

EAN

4250236821658

Artikelnummer

NEMA-FLAT02
