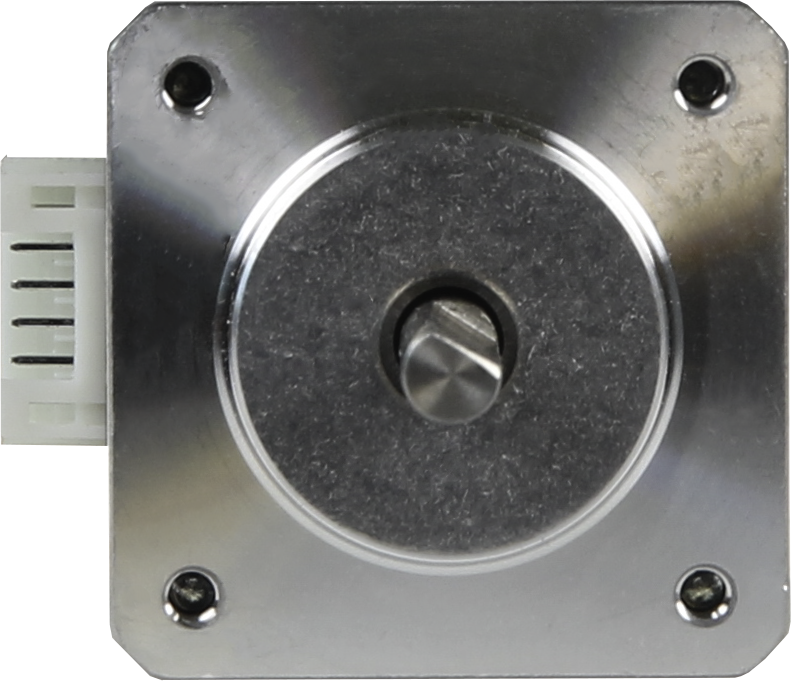

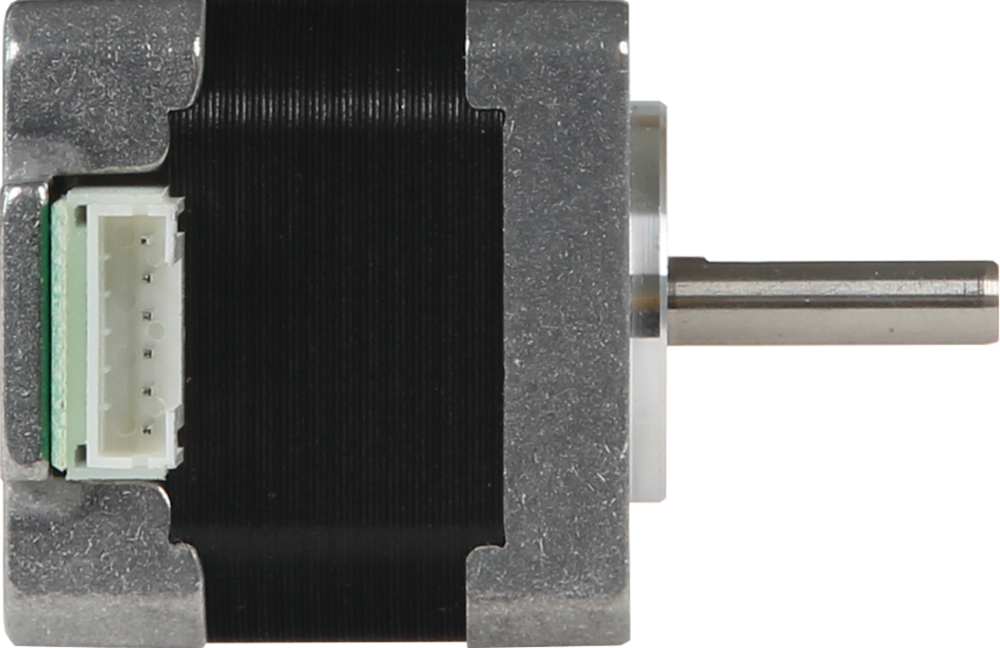

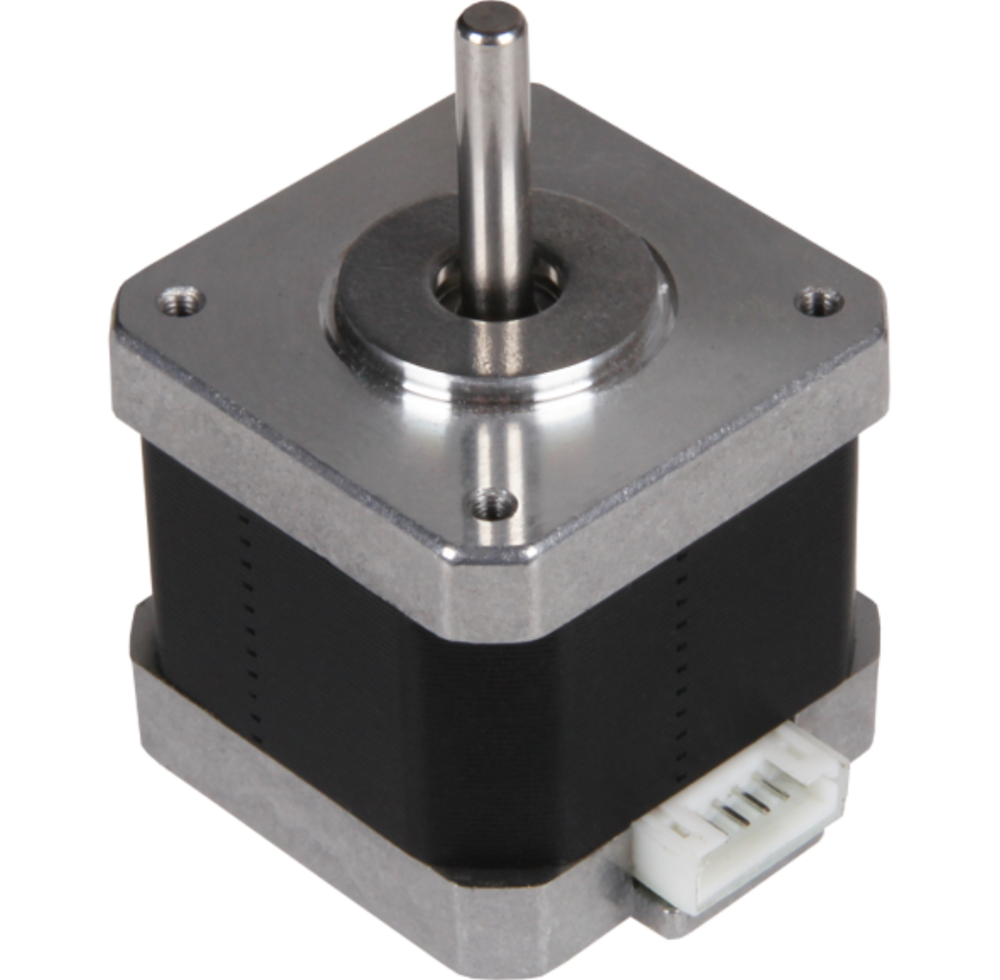

NEMA14 Motor

Dieser kleine Schrittmotor kann optimal für kleinere Aufgaben in den Bereichen Automatisierung, CNC (z.B. Gravier-Laser, 3D-Druck, etc.) oder Robotik eingesetzt werden. Die kleine Bauform und das geringe Gewicht prädestinieren diesen Schrittmotor für Projekte mit geringem Bauraum und / oder begrenzter Gewichtskapazität.

Spezifikationen

Wellenmaße

Ø 4,5 x 16 mm (Einzelwelle)

Spezifikation

35SHD0102-20B1

Anschluss

6-pol. Buchse (JST), 4 Pins belegt

Schritt pro Umdrehung

200

Haltemoment

0,15 Nm

Nennspannung

4,35 V

Nennstrom

0,75 A

Schrittwinkel

1,8 °

Anzahl der Phasen

2

Phasenwiderstand

5,8 Ω

Phaseninduktivität

9,5 mH

Isolationswiderstand

Min. 100 MΩ bei 500V

Isolationsklasse

B (130°)

Trägtheitsmoment

14 g·cm²

Rastmoment

0,012 Nm

zuläss. Temperaturbereich

-10 - 50 °C

Abmessungen

35 x 35 x 35 mm

Gewicht

180 g

Lieferumfang

NEMA14-02 Schrittmotor

EAN

4250236818757

Artikelnummer

NEMA14-02

Downloads

• NEMA14-02 Datenblatt Deutsch mit Zeichnung - 408,68 KB
• NEMA14-02 Datenblatt Englisch mit Zeichnung - 408,58 KB
• NEMA14-02 Schematische Zeichnung Deutsch - 435,41 KB
• NEMA14-02 Schematische Zeichnung Englisch - 428,13 KB
• NEMA14-02 Drehmomentverlauf - 180,41 KB
