RB-P-CAN-485

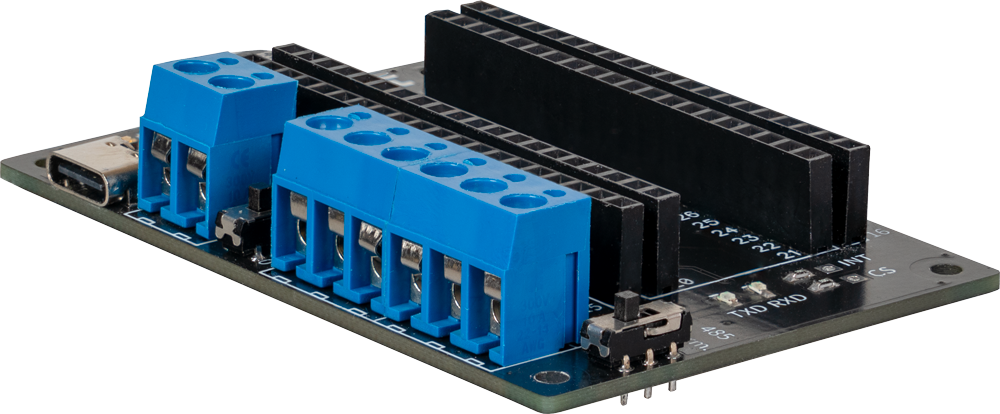

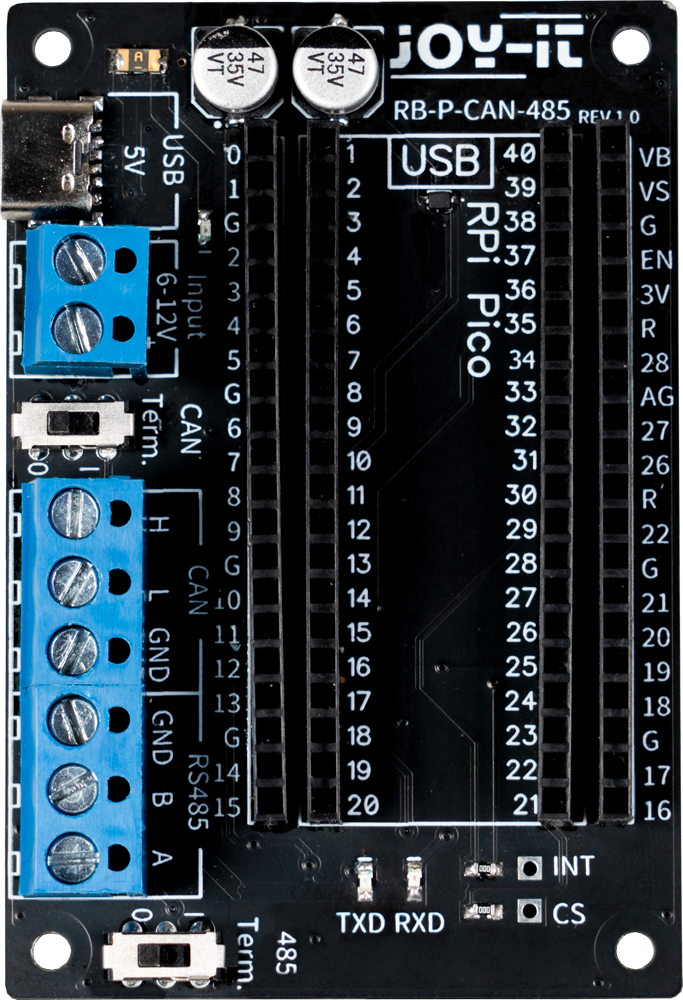

Dieses Erweiterungsboard ermöglicht es Ihnen, einen Raspberry Pi Pico um eine RS485- und eine CAN-Schnittstelle zu erweitern.
Zudem bietet das Board die Möglichkeit, es entweder mittels eines standardmäßigen USB-C-Anschlusses mit 5 V zu betreiben oder über ein Schraubterminal, das eine Spannung von 6 bis 12 V akzeptiert. Die am Schraubterminal angelegte Spannung wird durch einen auf dem Board integrierten Spannungswandler auf 5 V reduziert.
Spezifikationen
Kompatibel mit
Raspberry Pi Pico
Besondere Merkmale
Die Energieversorgung kann über einen USB-C-Anschluss mit 5 V oder über ein
Schraubterminal, das zwischen 6 und 12 V aufnimmt, erfolgen. In letzterem Fall
sorgt ein eingebauter Spannungswandler für die Reduzierung auf 5 V.
Um die Vielseitigkeit und Funktionsbreite zu erhöhen, wurden die Anschlusspins
des Raspberry Pi Picos nach außen geführt.
Zudem bietet das Erweiterungsboard die Möglichkeit zur Kommunikation über die RS485- und CAN-Schnittstellen.
Interface CAN
SPI, CAN
Interface RS485
Serial, RS485
Versorgungsspannung USB-C
5 V DC
Versorgungsspannung Schraubterminal
6 - 12 V DC
Logiklevel
3,3 V
Betriebstemperatur
0 - +70 °C
Abschlusswiderstand CAN
120Ω, welcher bei Bedarf aktiviert und deaktiviert werden kann
Abschlusswiderstand RS485
120Ω, welcher bei Bedarf aktiviert und deaktiviert werden kann
Weitere Informationen
Abmessungen
74 x 50 x 17 mm
Gewicht
32 g
Lieferumfang
RB-P-CAN-485
EAN
4250236826813
Artikelnummer
RB-P-CAN-485
