RS485 Breakout Kit

RS485 Breakout Kit

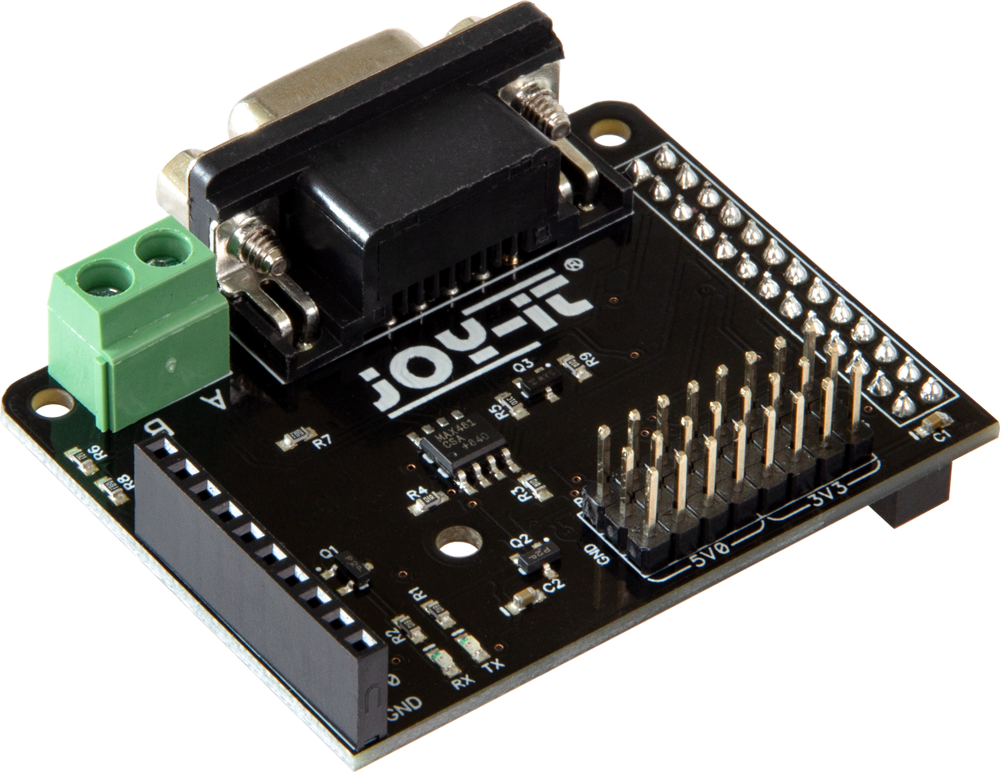

Mit diesem BreakOut-Board erweitern Sie Ihren Raspberry (3) A/B/ B+/ 4B um eine serielle RS485 Schnittstelle.

Spezifikationen

Spezifikationen

Modell

RS485 Breakout Kit

Verwendeter Controller

Maxim MAX481 DS

Funktion

Übersetzt die UART-Signale von GPIO14(TXD) und GPIO15 (RXD) auf RS485-Level und gibt diese auf den DB9-Anschluss auf Pin 2 (A) und Pin3 (B) aus

Pin-Belegung

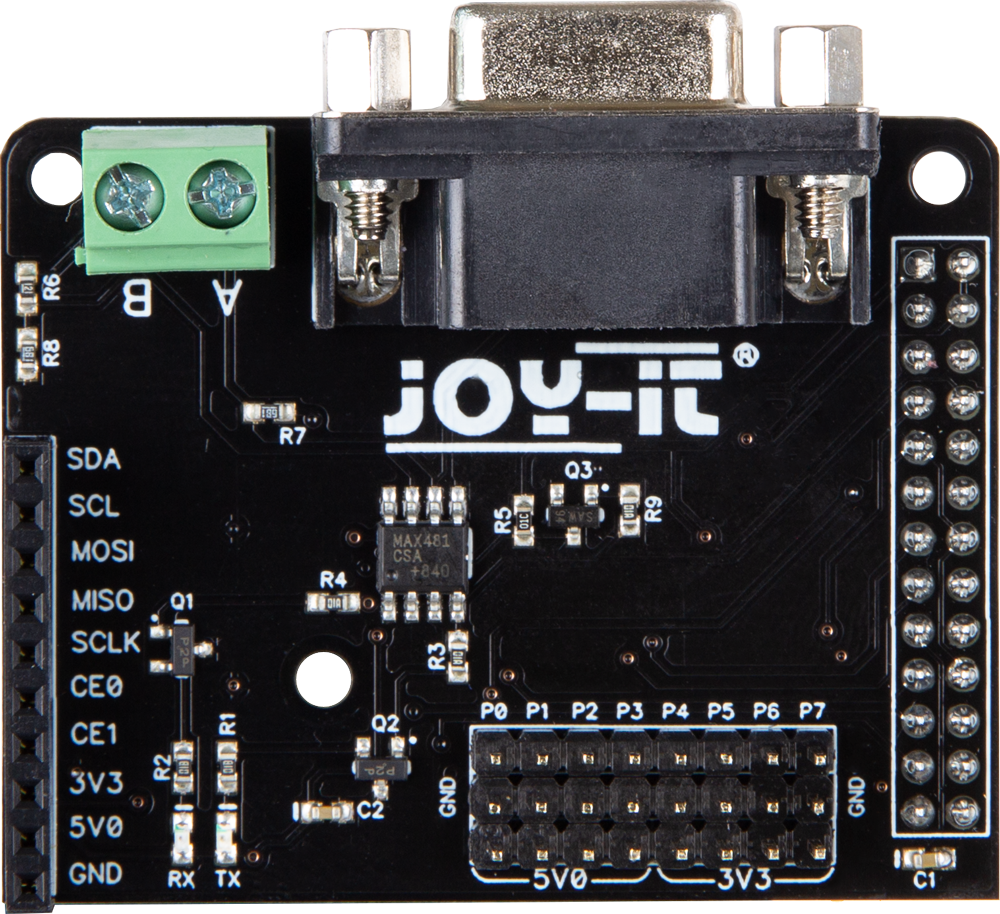

Auf den zusätzlichen Pin Headern ist es zudem möglich direkt auf die GPIO Signale zuzugreifen. Die Belegung des weiteren Headers ist auf der Erweiterungskarte direkt angegeben.

Pin-Belegung P0

GPIO17

Pin-Belegung P1

GPIO18

Pin-Belegung P2

GPIO27

Pin-Belegung P3

GPIO22

Pin-Belegung P4

GPIO23

Pin-Belegung P5

GPIO24

Pin-Belegung P6

GPIO25

Pin-Belegung P7

GPIO4

Kompatibel mit

Raspberry Pi A, A+, B, B+, 2B, 3B, 3B+, 4B, Banana Pi, Orange Pi

Abmessungen

49 x 56 x 23 mm

Gewicht

26 g

Lieferumfang

RS485 Breakout Kit

EAN

4250236809427

Artikelnummer

RB-RS485
