Bewegungsmelder

Bewegungsmelder

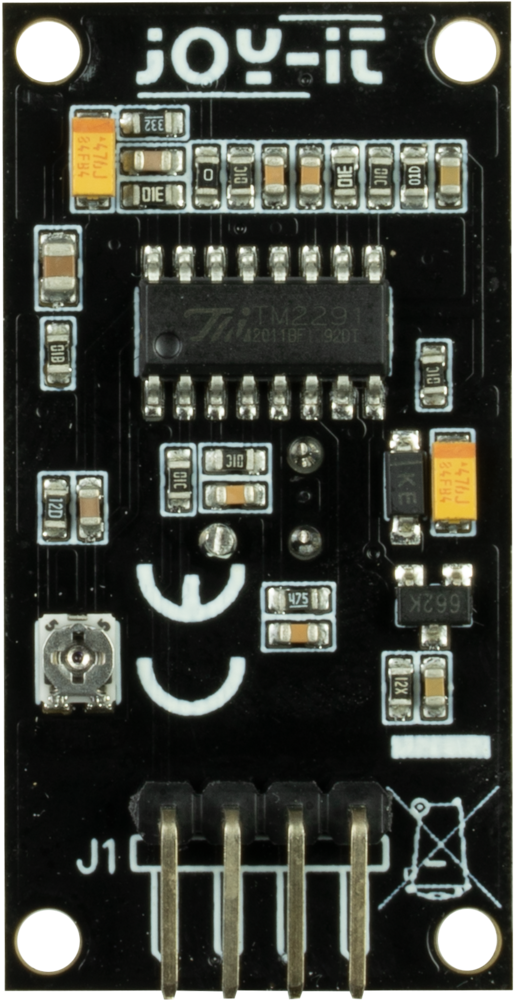

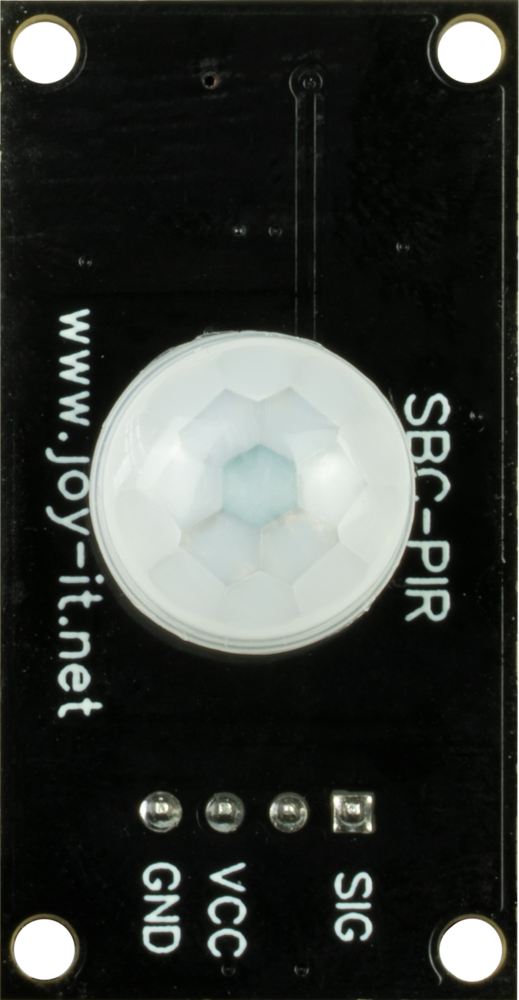

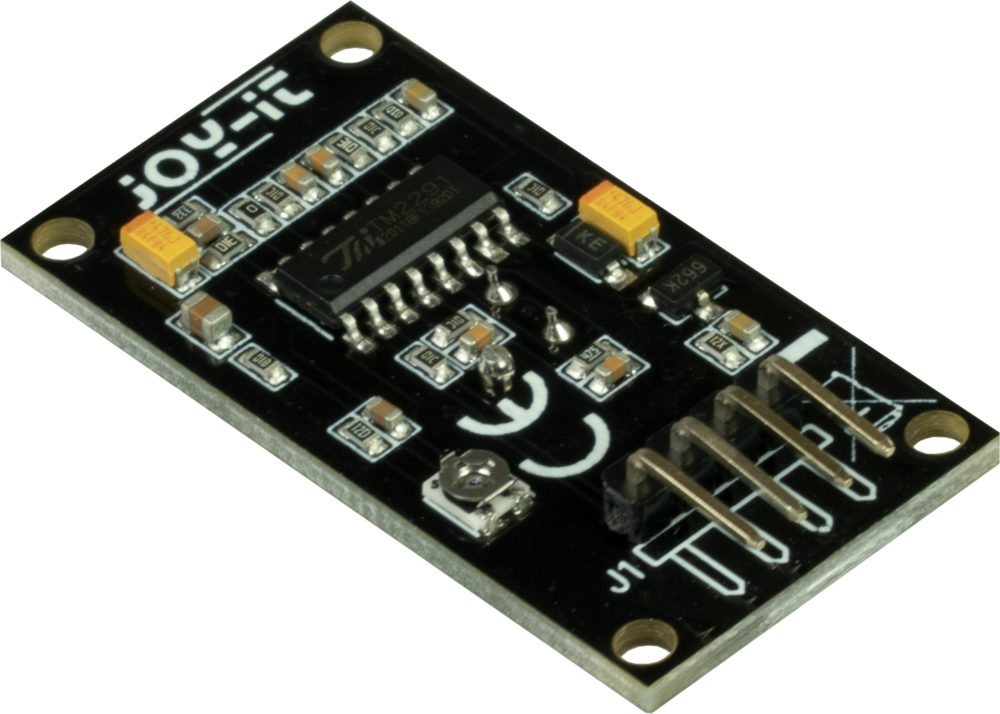

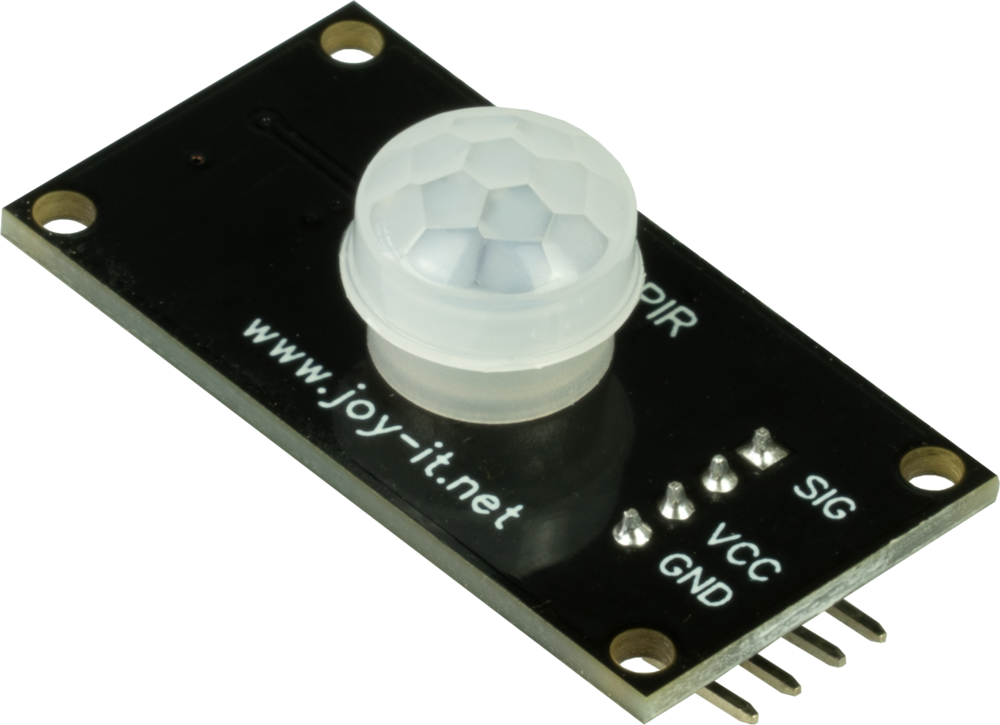

Der Sensor auf diesem Modul ist ein pyroelektrischer Infrarot-Sensor, welcher im Detektionsbereich der Fresnel-Linse eine Bewegung erkennt und dann am Sensor-Ausgabepin "SIG" für die Dauer von 3 Sekunden ein "HIGH"-Signal ausgibt. Danach geht das Signal wieder in den "LOW"-Zustand über. Das verlötete Potentiometer dient zur stufenlosen Reichweiteneinstellung. Mithilfe diesem Modul und einem Mikrocontroller wie Raspberry Pi oder Arduino kann er u. a. für Sicherheitssysteme oder Automation eingesetzt werden.

Spezifikationen

Spezifikationen

Sensor

PIR Bewegungssensor

Funktionsprinzip

Pyroelektrische Infrarotstrahlen

Besonderheit

Reichweite stufenlos einstellbar

Versorgungsspannung

zwischen 3-5 Volt

Modul-Schnittstelle

4 Pins

Detektor-Chip

BIS0001

Detektionswinkel

120°

Detektionsreichweite

max. 6 Meter (3 Meter Standard)

Stufenlose Detektionsreichweite per Potentiometer

Einstellung des Empfindlichkeitsreglers auf der Modulplatine mithilfe eines Kreuzschraubenziehers

Kompatible mit

Raspberry Pi, Arduino, Raspberry Pi Pico, BBC micro:bit

Abmessungen

21 x 40 x 19 mm

Lieferumfang

SBC-PIR Bewegungsmelder

EAN

4250236820859

Artikelnummer

SBC-PIR
