Ethernet Modul

Ethernet Modul

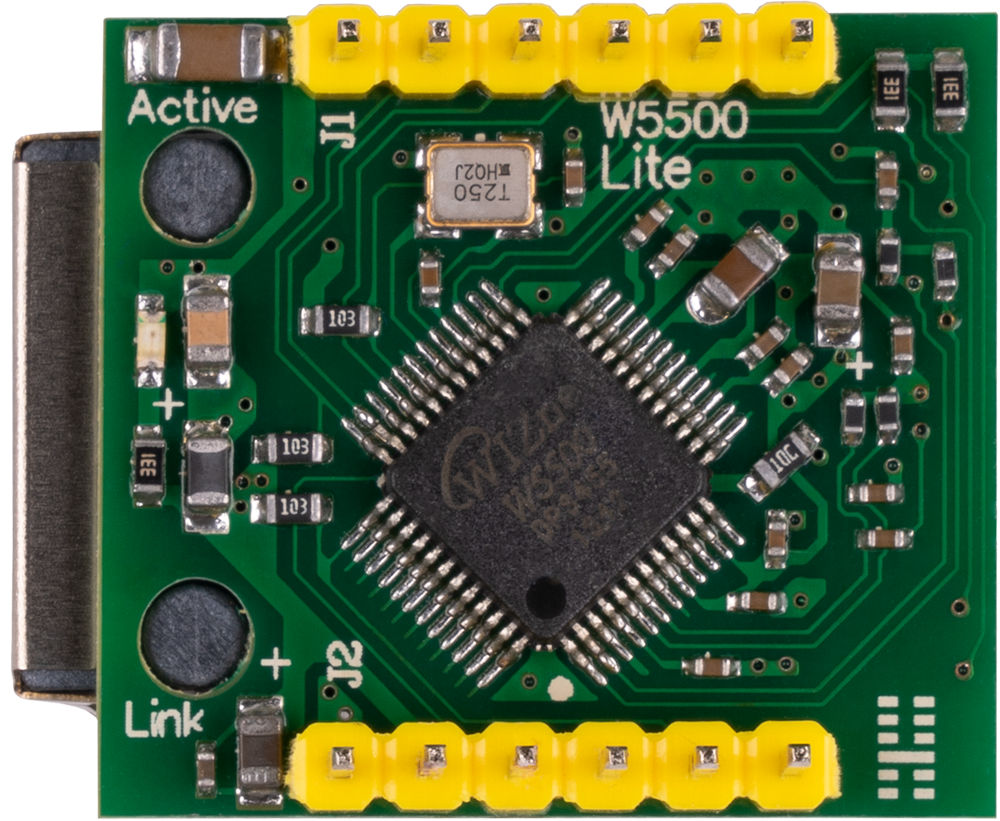

Mit diesem SPI-Ethernet Schnittstellenwandler können Sie unter anderem Ihren Arduino oder Ihren Raspberry Pi Pico um eine Ethernetschnittstelle erweitern.
Der integrierte W5500 Chip ermöglicht eine einfache Steuerung über die SPI-Schnittstelle und durch seine große Beliebtheit, sowohl im Maker- als auch im Industriebereich gibt es bereits eine Vielzahl von Anwendungsbeispielen und Bibliotheken online zu finden.
Um die Ethernetpakete zu verarbeiten, besitzt der Chip einen integrierten 32 kB großen Speicherpuffer.
Außerdem ist das Modul aufgrund seiner Bauform und Größe hochintegrierbar.

Spezifikationen

Spezifikationen

Modell

RJ45-Buchse mit W5500 Chip und Status-LED (Modul)

Besonderheit

integriertes TCP/IP Protokoll, Wake-Up nach Stromausfall

Kompatibel mit

Arduino, Raspberry Pi, etc.

Eingebauter Speicher

32KB TX RX cache buffer

Versorgungsspannung

3,3 V

Stromverbrauch

min. 200 mA

Logiklevel

3,3 V (5 V tolerant)

SPI Frequenz

bis zu 80 MHz

Übertragungsrate

10/100 MBps

Ethernet Standard

10 BaseT /100BaseTX

Unterstützte TCP/IP Protokolle

TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

Betriebstemperatur

-25 bis 70 °C

Abmessungen

23 x 29 x 24 mm

Lieferumfang

SPI zu Ethernet Schnittstellenwandler

EAN

4250236822211

Artikelnummer

SBC-USR-ES1
