KY-032 Infrarot-Annäherungssensor
KY-032 Infrarot-Annäherungssensor

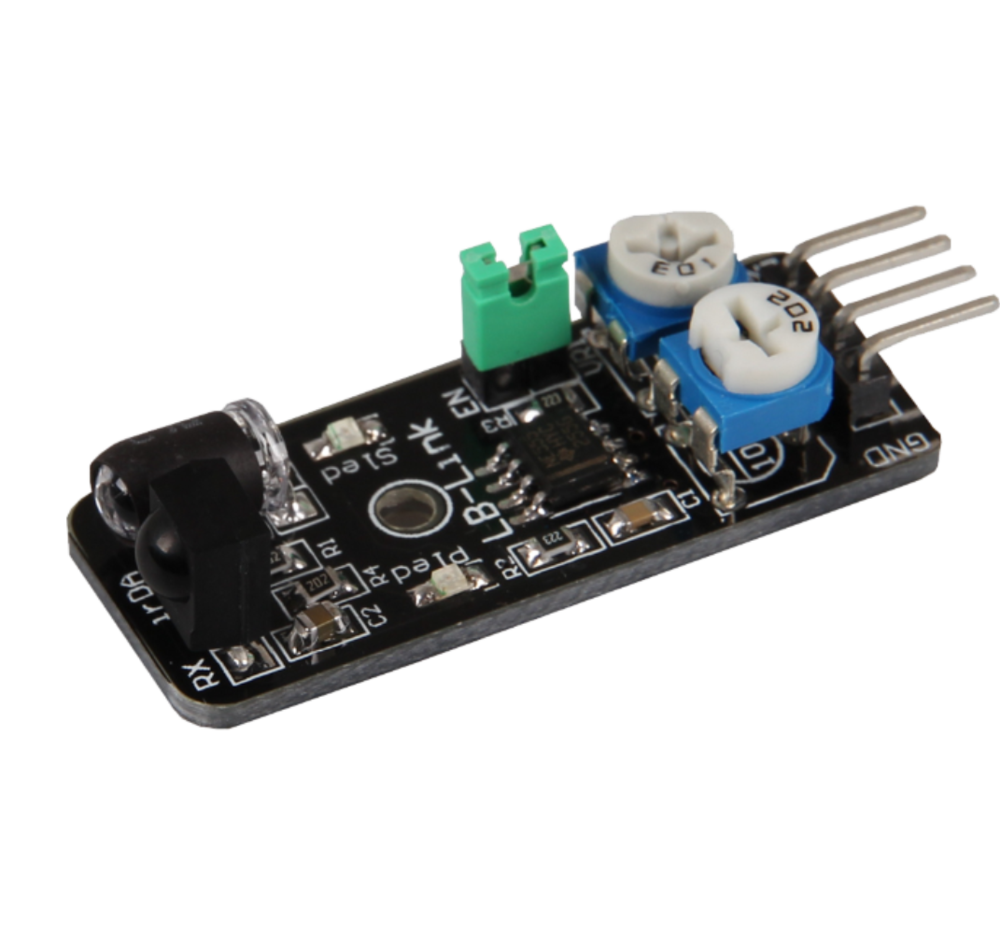

Der Sensor KY032IR ist ein Infrarot Annäherungssensor. Dieser erkennt mit Hilfe des Senders ( Infrarotlicht ) und Empfängers ( Fotodiode ) durch Reflektion der Oberfläche ein Hindernis. Der ermittelte Wert 0/1 ( Wahr/Falsch ) wird als digitales Signal an den Mikrokontroller gesendet.
Mit Hilfe der Potentiometer können die Stärke des Senders und die Empfindlichkeit des Empfängers justiert werden. Durch die vorgenommenen Einstellungen kann die Entfernung für ein Auslösen des Sensors eingestellt werden.
Zusätzlich besitzt der Sensor einen PIN „Enable“ und einen Jumper „EN“. Standardmäßig ist der Jumper gesteckt, wodurch eine permanente Hinderniserkennung durchgeführt wird. Für die Deaktivierung der permanenten Hinderniserkennung muss der Jumper entfernt und der PIN „Enable“ für das Steuersignal angeschlossen werden. [nbsp]
Der Sensor eignet sich zur Steuerung von autonomen Robotern.
Spezifikationen
Spezifikationen
Modell
Hindernis-detektor
Funktion
Erkennt Hindernisse mit Hilfe von Infrarot (0/1 Signalausgabe bei Überschreitung eines Grenzwertes
Erfassungsreichweite
2 - 20 cm
Besonderheit
Lässt sich mithilfe eines separaten Pins mittels eines Controllers ein- und ausschalten (Enable-Pin)
Versorgungsspannung
3 - 5 V
Stromverbrauch
bei 3 V: ca.10 mA bei 5 V. ca. 6 mA
Erfassungswinkel
35 °
Betriebstemperatur
-10 - 50 °C
Abmessungen
41 x 17 x 11 mm
Lieferumfang
EAN
4250236820682
Artikelnummer
SEN-KY032IR
