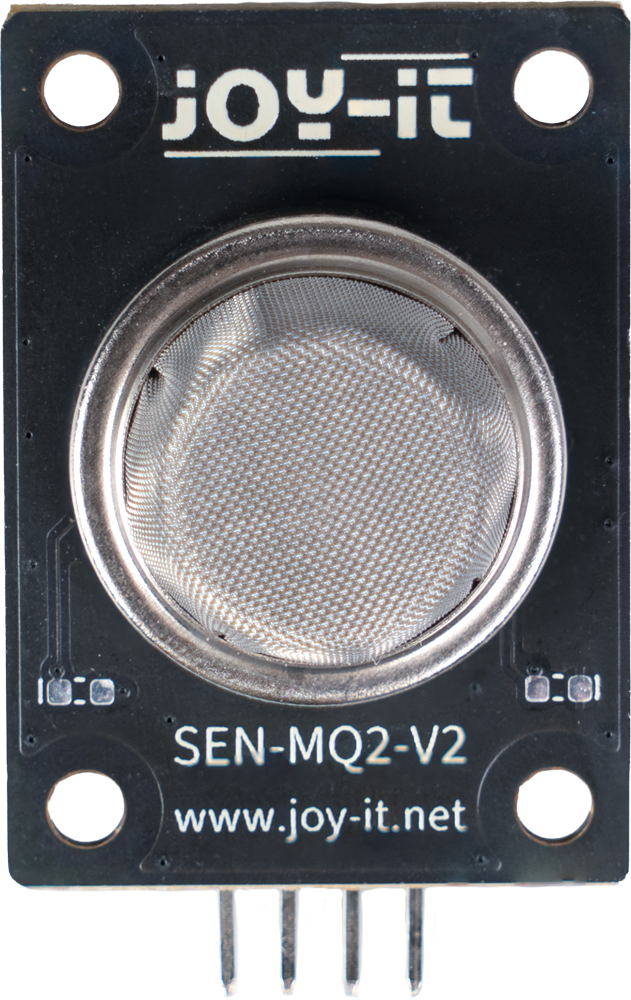

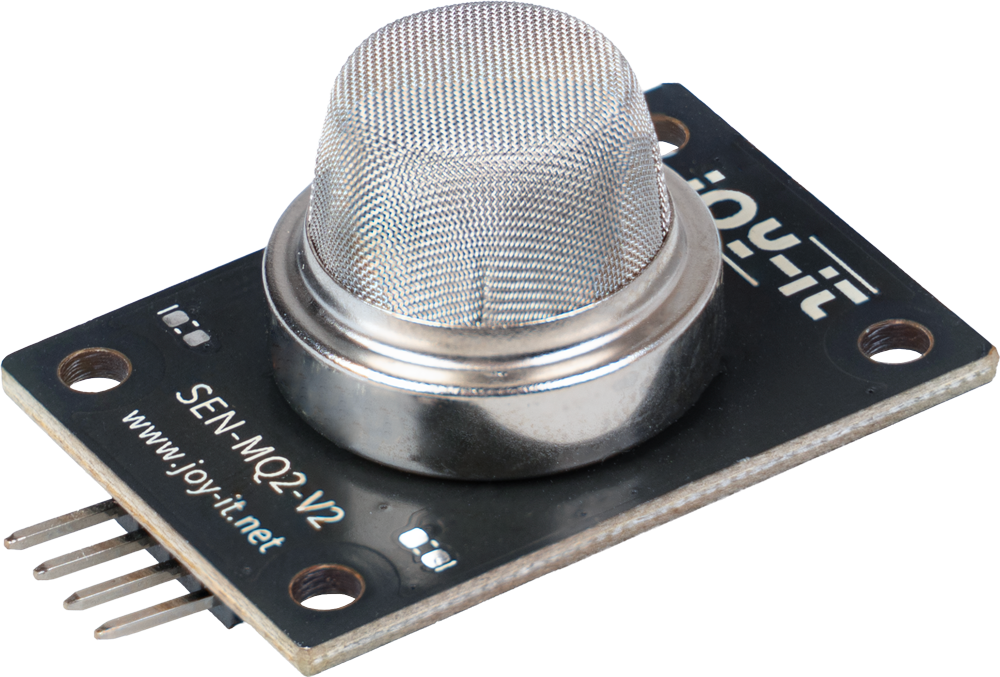

Die MQ-2-Gassensorplatine dient zur Erkennung von brennbaren Gasen und Rauch mithilfe eines halbleiterbasierten Sensorelements. Der Sensor reagiert auf LPG, i-Butan (C₄H₁₀), Propan (C₃H₈), Methan (CH₄), Wasserstoff, Alkoholdämpfe und Rauch in einem typischen Konzentrationsbereich von 100 bis 10.000 ppm. Aufgrund seiner breiten Empfindlichkeit eignet sich der MQ-2 eher für allgemeine Gasdetektionsund Überwachungsanwendungen als für selektive Gasanalysen.

Das Modul wird mit einer Gleichstromversorgung von 5 V betrieben und verfügt über die erforderliche Heizschaltung für einen stabilen Sensorbetrieb. Die Gaskonzentration wird über einen analogen Spannungsausgang im Bereich von 0 bis 5 V bewertet, der aus der Änderung des Messwiderstands abgeleitet wird. Zusätzlich wird über einen integrierten Komparator mit einstellbarem Schwellenwert ein digitaler Ausgang bereitgestellt, der den direkten Einsatz in Alarm- oder Schaltanwendungen ohne externe Signalaufbereitung ermöglicht.

Nach jedem Einschalten benötigt der Sensor eine Aufwärmzeit von etwa 10 bis 15 Minuten, bevor zuverlässige Messungen möglich sind. Für die Erstinbetriebnahme wird eine Einbrennzeit von 48 bis 168 Stunden Dauerbetrieb empfohlen, um das Sensorelement zu stabilisieren. Nach dieser Zeit sollte eine Basiswiderstandsmessung in sauberer Luft als Referenzwert aufgezeichnet werden. Wenn der Sensor mehrere Wochen oder länger ausgeschaltet war, wird empfohlen, den Einbrenn- und Basisvorgang zu wiederholen, um die Messkonsistenz aufrechtzuerhalten.

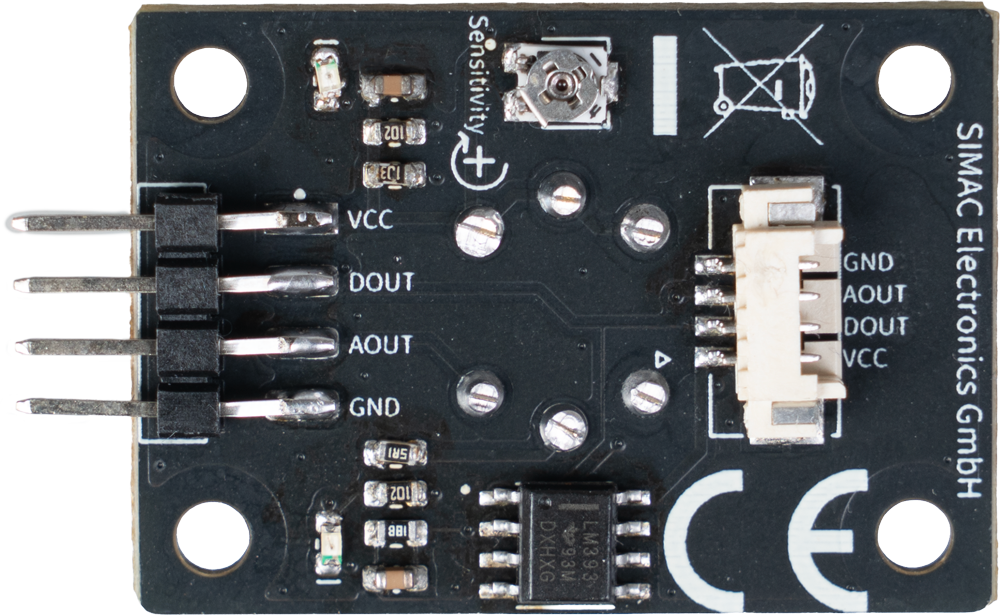

Die Platine ist mit Betriebs- und Status-LEDs ausgestattet, die den Betriebs- und Erfassungsstatus visuell anzeigen. Aus Gründen der mechanischen Flexibilität und des Layouts können die LEDs alternativ auch auf der gegenüberliegenden Seite der Leiterplatte verlötet werden. Die elektrische Anbindung erfolgt über einen 4-poligen 2,54-mmSteckverbinder und einen Molex-PicoBladeStecker, wodurch eine einfache Integration in eingebettete Systeme, MikrocontrollerPlattformen und Gasdetektionsgeräte ermöglicht wird.
