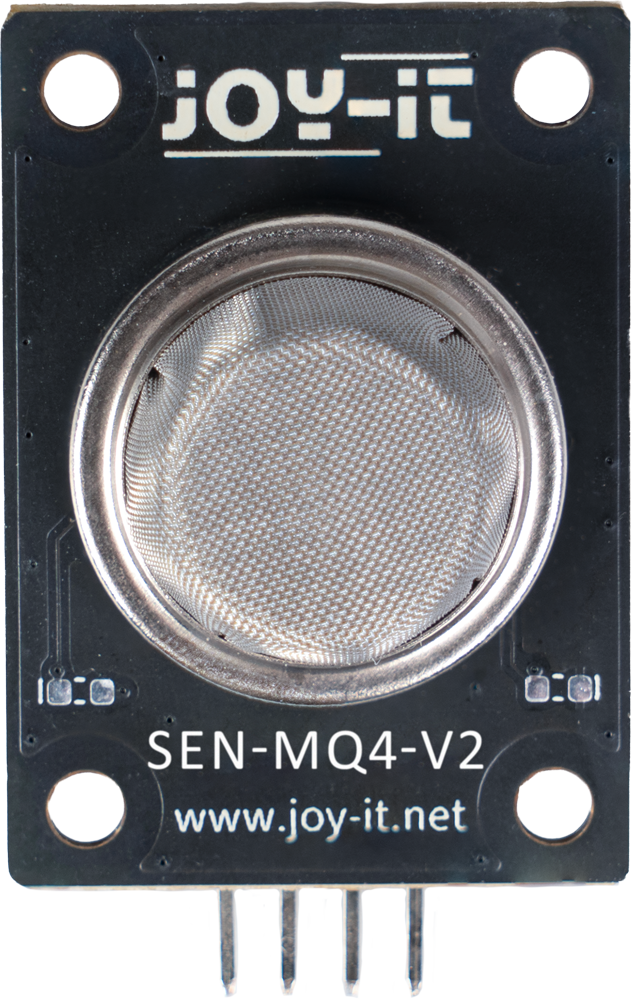

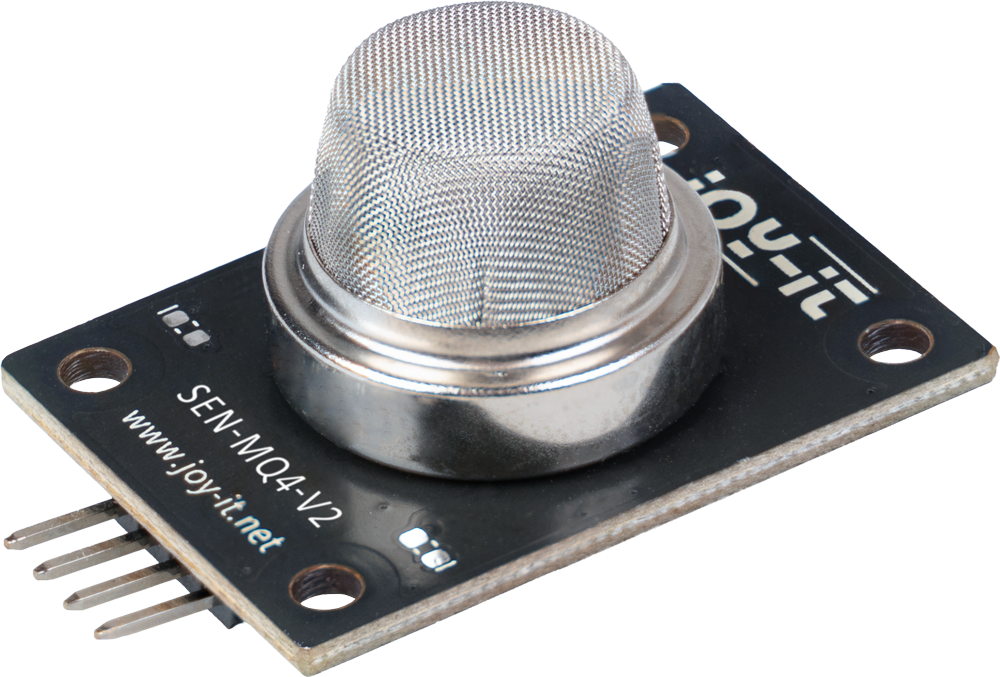

Die MQ-4-Gassensorplatine ist ein halbleiterbasiertes Sensormodul, das für die Erkennung von Methan (CH₄) und komprimiertem Erdgas (CNG) entwickelt wurde. Das Sensorelement weist eine hohe Empfindlichkeit gegenüber Methan auf, wodurch sich das Modul für die Gaslecksuche, Gaswarnsysteme und sicherheitsrelevante Überwachungsanwendungen eignet. Der typische Erfassungsbereich reicht von 300 bis 10.000 ppm.

Das Modul wird mit einer Gleichspannung von 5 V betrieben und verfügt über die erforderliche Heizschaltung, um das Sensorelement auf seiner spezifizierten Betriebstemperatur zu halten. Schwankungen der Methankonzentration verursachen Änderungen des Sensorwiderstands, die in eine analoge Ausgangsspannung im Bereich von 0 bis 5 V umgewandelt werden. Zusätzlich wird über einen integrierten Komparator mit einstellbarem Schwellenwert ein digitaler Ausgang bereitgestellt, der den direkten Anschluss an Mikrocontroller oder Alarmschaltungen ohne zusätzliche Signalaufbereitung ermöglicht.

Nach jedem Einschalten benötigt der Sensor eine Aufwärmzeit von etwa 10 bis 15 Minuten, bevor zuverlässige Messungen möglich sind. Für die Erstinbetriebnahme wird eine Einbrennzeit von 48 bis 168 Stunden Dauerbetrieb empfohlen, um das Sensorelement zu stabilisieren. Nach dieser Zeit sollte eine Basiswiderstandsmessung in sauberer Luft als Referenzwert aufgezeichnet werden. Wenn der Sensor mehrere Wochen oder länger ausgeschaltet war, wird empfohlen, den Einbrenn- und Basisvorgang zu wiederholen, um die Messkonsistenz aufrechtzuerhalten.

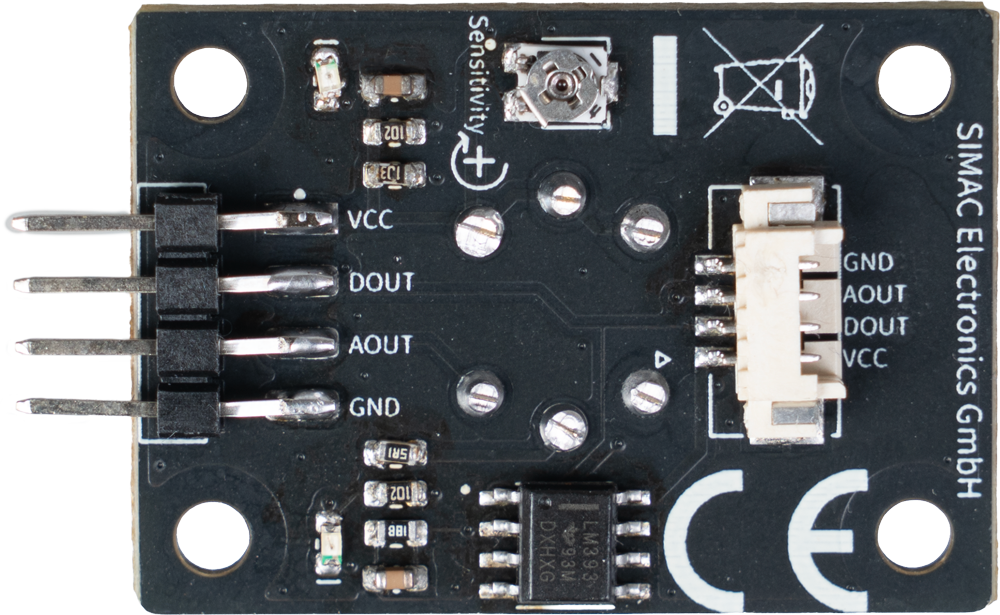

Die Platine ist mit Betriebs- und Status-LEDs ausgestattet, die den Betriebs- und Erfassungsstatus visuell anzeigen. Aus Gründen der mechanischen Flexibilität und des Layouts können die LEDs alternativ auch auf der gegenüberliegenden Seite der Leiterplatte verlötet werden. Die elektrische Anbindung erfolgt über einen 4-poligen 2,54-mmSteckverbinder und einen Molex-PicoBladeStecker, wodurch eine einfache Integration in eingebettete Systeme, MikrocontrollerPlattformen und Gasdetektionsgeräte ermöglicht wird.
