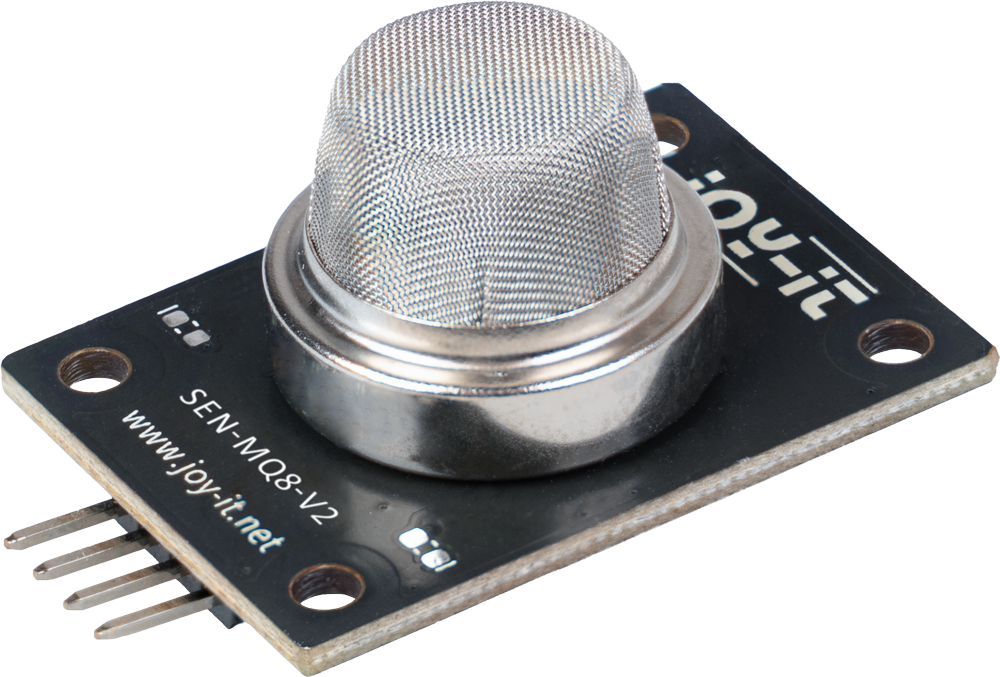

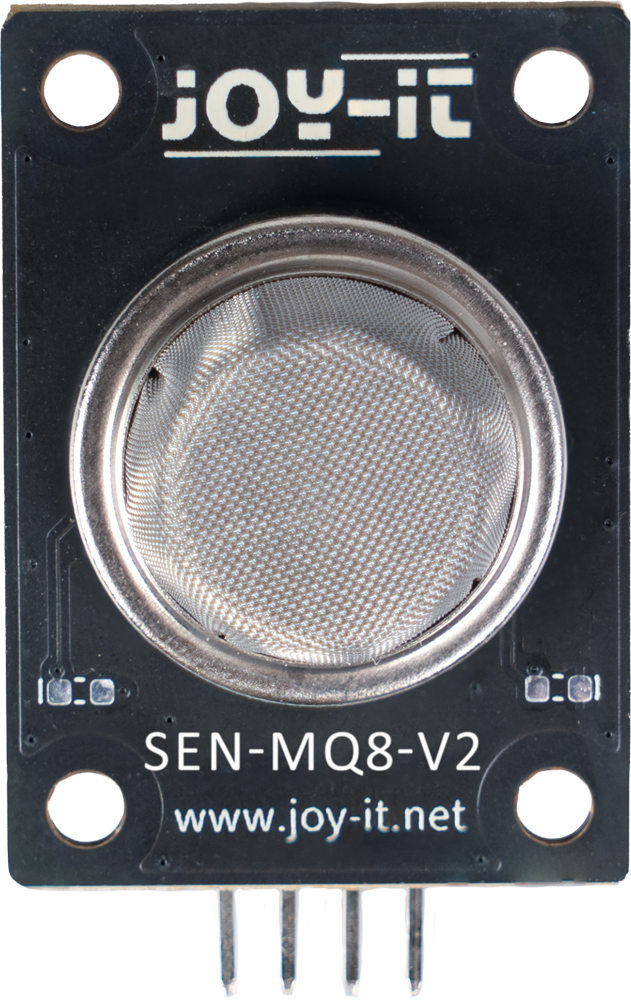

Die MQ-8-Gassensorplatine ist ein halbleiterbasiertes Sensormodul, das für die Erkennung von Wasserstoff (H₂) und wasserstoffhaltigen Gasen entwickelt wurde. Das Sensorelement weist eine hohe Empfindlichkeit gegenüber Wasserstoff auf, wodurch sich das Modul für die Wasserstoffleckerkennung, Gaswarnsysteme und sicherheitsrelevante Überwachungsanwendungen eignet. Der typische Erfassungsbereich reicht von 100 bis 1.000 ppm.

Das Modul wird mit einer Gleichspannung von 5 V betrieben und verfügt über die für einen stabilen Sensorbetrieb erforderlichen Heizschaltungen. Die Gaskonzentration wird über einen analogen Spannungsausgang im Bereich von 0 bis 5 V bewertet, der aus der Änderung des Sensorwiderstands abgeleitet wird. Darüber hinaus wird über einen integrierten Komparator mit einstellbarem Schwellenwert ein digitaler Ausgang bereitgestellt, der den direkten Einsatz in Alarm- oder Schaltanwendungen ohne externe Signalaufbereitung ermöglicht.

Nach jedem Einschalten benötigt der Sensor eine Aufwärmzeit von etwa 10 bis 15 Minuten, bevor zuverlässige Messungen möglich sind. Für die Erstinbetriebnahme wird eine Einbrennzeit von 48 bis 168 Stunden Dauerbetrieb empfohlen, um das Sensorelement zu stabilisieren. Nach dieser Zeit sollte eine Basiswiderstandsmessung in sauberer Luft als Referenzwert aufgezeichnet werden. Wenn der Sensor mehrere Wochen oder länger ausgeschaltet war, wird empfohlen, den Einbrenn- und Basisvorgang zu wiederholen, um die Messkonsistenz aufrechtzuerhalten.

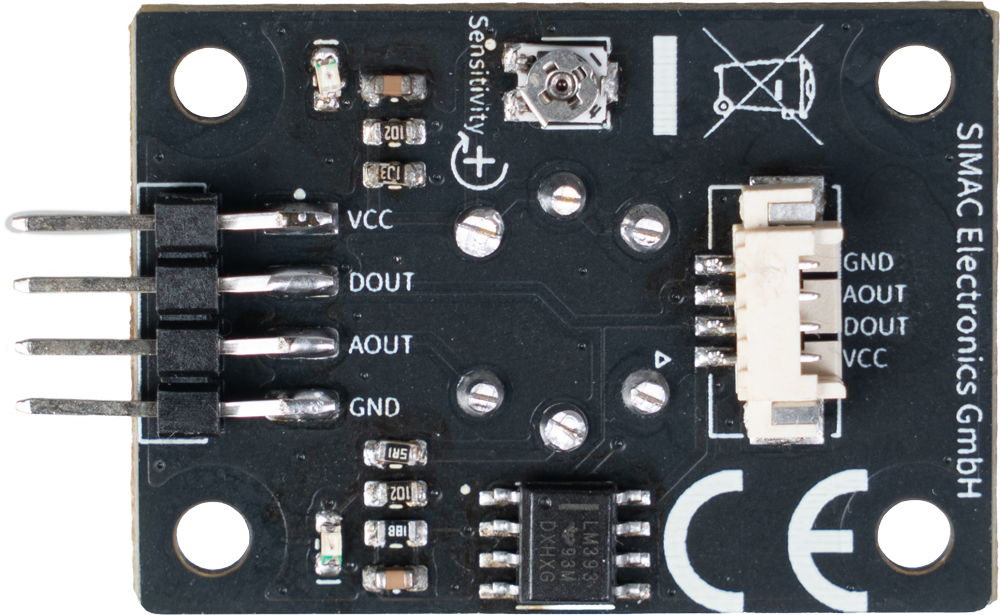

Die Platine ist mit Betriebs- und Status-LEDs ausgestattet, die den Betriebs- und Erfassungsstatus visuell anzeigen. Aus Gründen der mechanischen Flexibilität und des Layouts können die LEDs alternativ auch auf der gegenüberliegenden Seite der Leiterplatte verlötet werden. Die elektrische Anbindung erfolgt über einen 4-poligen 2,54-mmSteckverbinder und einen Molex-PicoBladeStecker, wodurch eine einfache Integration in eingebettete Systeme, MikrocontrollerPlattformen und Gasdetektionsgeräte ermöglicht wird.
