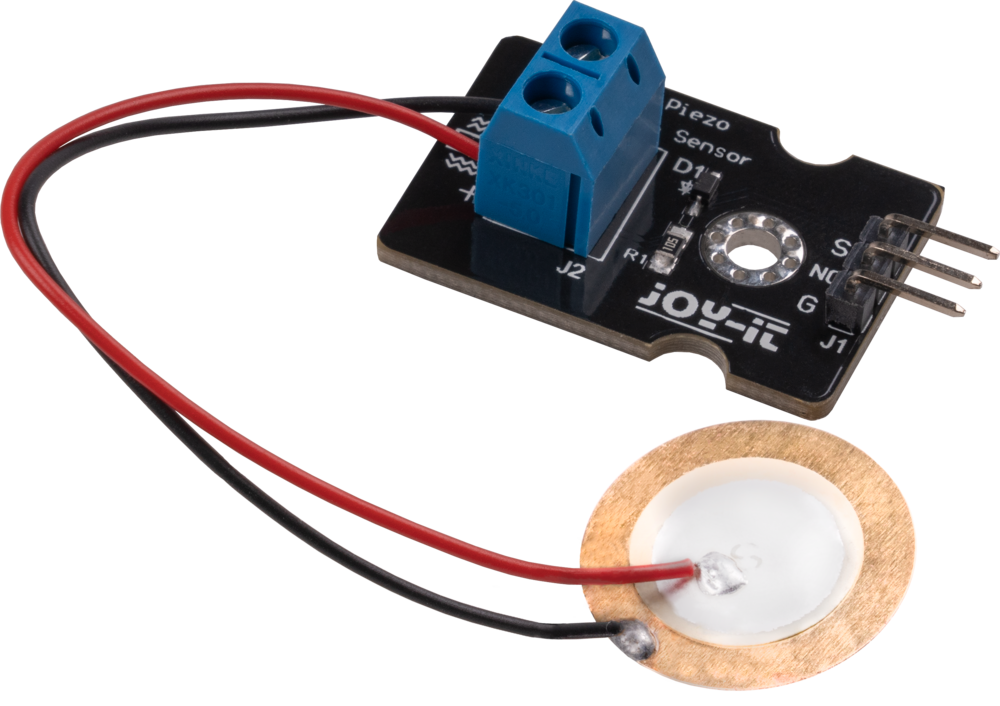

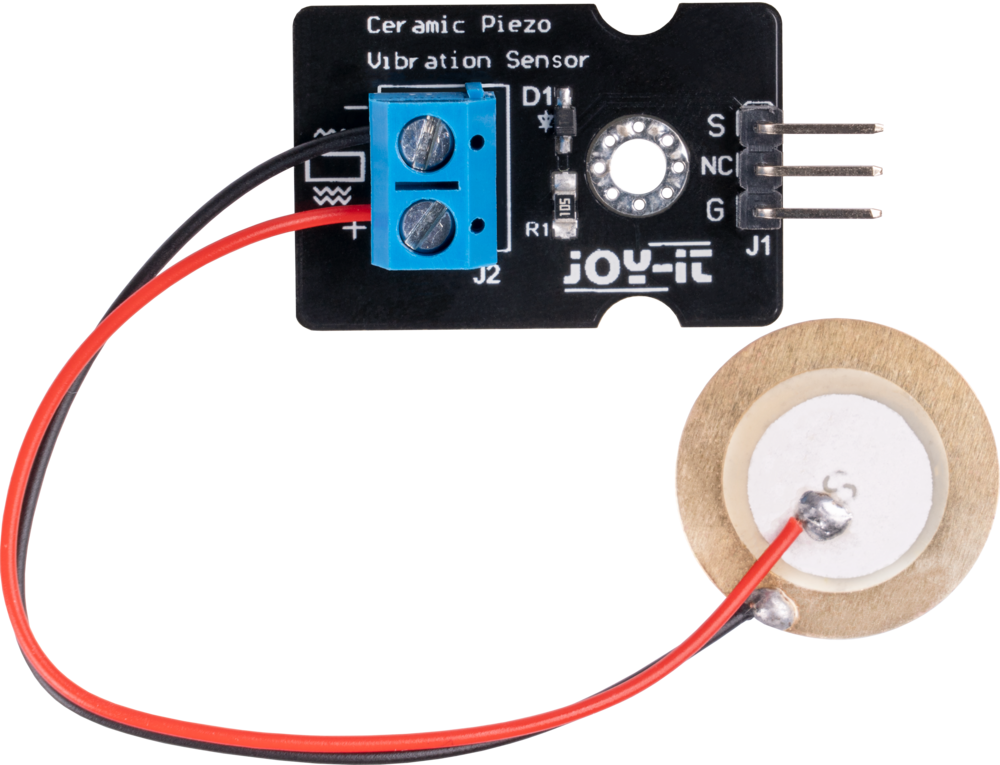

VIB01 Analoger Vibrationssensor

Der SEN-VIB01 ist ein analoger piezoelektrischer Vibrationssensor auf Basis eines präzisen Keramikchips. Bei Vibrationen erzeugt er ein analoges Spannungssignal proportional zur Stärke der Schwingung, das direkt von Messgeräten, Mikrocontrollern oder Steuerungen verarbeitet werden kann. Dadurch lässt sich der Sensor einfach in bestehende Systeme integrieren und erfordert nur minimalen Aufwand bei der Signalaufbereitung.

Mit seinen kompakten Abmessungen von 36 × 20 × 14 mm ist der SEN-VIB01 auch in beengten Einbauverhältnissen nutzbar. Der weite Betriebstemperaturbereich von -10 bis +70 °C sowie der robuste Aufbau gewährleisten zuverlässigen Betrieb in Laboren und industriellen Anwendungen. Dank seiner passiven Arbeitsweise verursacht der Sensor keine zusätzlichen Störungen und benötigt selbst keine Versorgungsspannung.

Typische Anwendungen sind die Überwachung von Maschinen und Anlagen, die Erkennung von Unwuchten und Stößen sowie der Einsatz in sicherheitsrelevanten Bereichen. Auch in Forschung und Entwicklung, bei Prüfaufbauten oder in der Produktanalyse liefert der SEN-VIB01 präzise Ergebnisse. Seine hohe Empfindlichkeit ermöglicht die Erfassung sowohl schwacher als auch starker Vibrationen.

Die analoge Schnittstelle erlaubt eine unkomplizierte Integration in vorhandene Schaltungen und Datenerfassungssysteme. Damit stellt der SEN-VIB01 eine zuverlässige und wirtschaftliche Lösung dar, wenn es um flexible Vibrationsüberwachung und Schwingungsanalyse in professionellen Umgebungen geht.

Spezifikationen

Besonderheiten

Piezoelektrischer Keramikchip für präzise Vibrationsmessung,
Analoges Ausgangssignal proportional zur Schwingungsstärke,
Direkte Anbindung an Mess- und Steuersysteme möglich,
Passiver Betrieb ohne eigene Spannungsversorgung,
Hohe Empfindlichkeit auch bei schwachen Vibrationen,
Zuverlässig für Maschinenüberwachung und Stoßerkennung

Chip

Piezoelektrischer Keramik-Chip

Schnittstelle

Analog

Funktionsweise

Bei Vibration erzeugt der Chip ein entsprechendes, analoges Signal

Resonanzfrequenz

6,8 ± 0,7 kHz

Resonanz

≤ 300 Ω

Statische Kapazität

15000 ± 30%PF

Metallplattendurchmesser

20 ± 0,1 mm

Durchmesser der Keramikscheibe

15 ± 0,2 mm

Metallplattendicke

0,16 ± 0,03 mm

Gesamtdicke

0,30 ± 0,05 mm

Weitere Informationen

Abmessungen

36 x 20 x 14 mm

Gewicht

6 g

Lieferumfang

Keramik-Chip mit Sensorboard

EAN

4250236821825

Artikelnummer

SEN-VIB01
