Digital-Analog Wandler

Digital-Analog Wandler

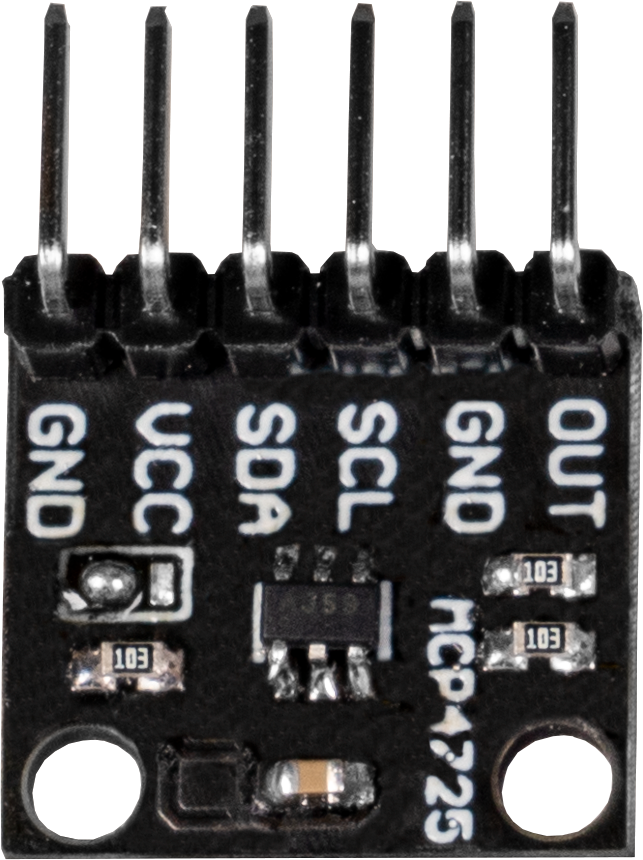

Mit diesem Digital zu Analog Wandler, können Sie mit Hilfe eines digitalen I2C-Signals, eine analoge Spannung erzeugen. Die I2C-Adresse kann durch Umsetzen einer Lötbrücke von 0x60 auf 0x61 geändert werden.
Der DAC hat einen integrierten EEPROM Speicher, der es ermöglicht, die gewünschte Spannung schon direkt beim Start auszugeben.

Spezifikationen

Spezifikationen

Modell

MCP4725

Besondere Merkmale

Integrierter EEPROM (14 bit)

Versorgungsspannung Vcc

2,7 V bis 5,5 V

Logiklevel

Vcc

Ausgangsspannung

Dn = 12 bit Eingabecode Vout = (Vcc×Dn)÷4096

Max. Ausgangsstrom

25 mA

Auflösung

12 bit

Schnittstelle

I2C

I2C Adresse

0x60 kann mit Lötbrücke auf 0x61 geändert werden

Abmessungen

16 x 21 x 8 mm

Gewicht

2 g

Lieferumfang

DAC Modul

EAN

4250236822877

Artikelnummer

COM-DAC01
