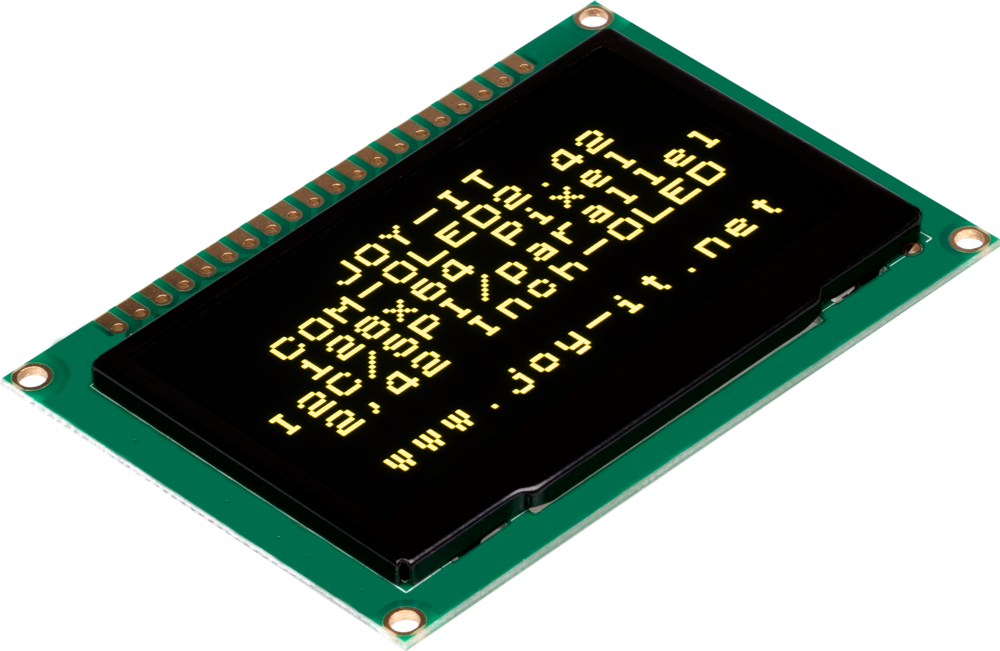

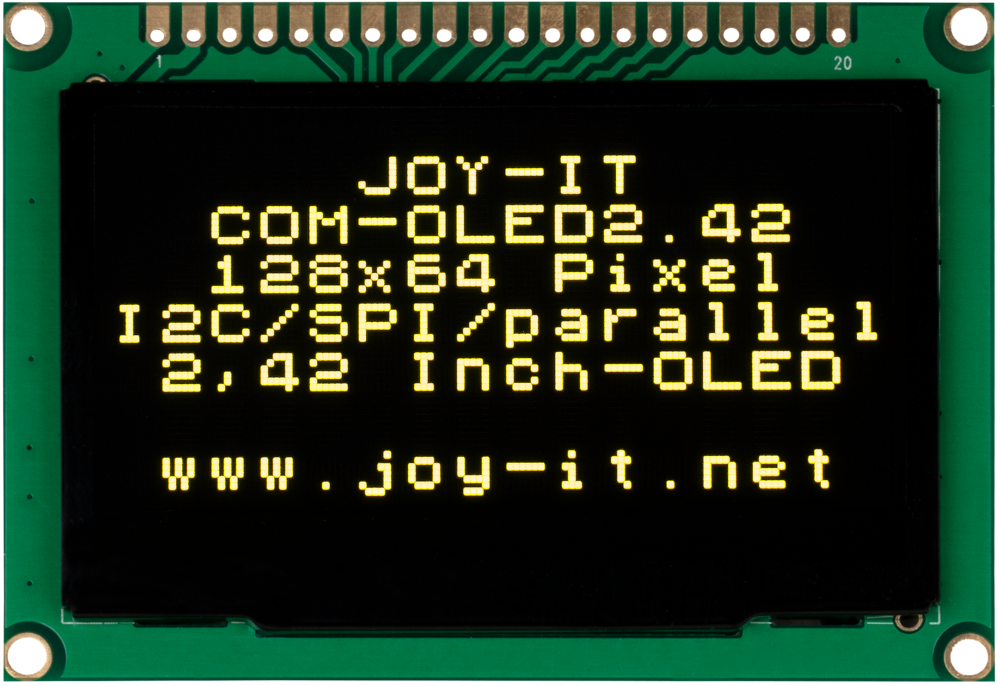

2,42" OLED Display

2,42" OLED Display

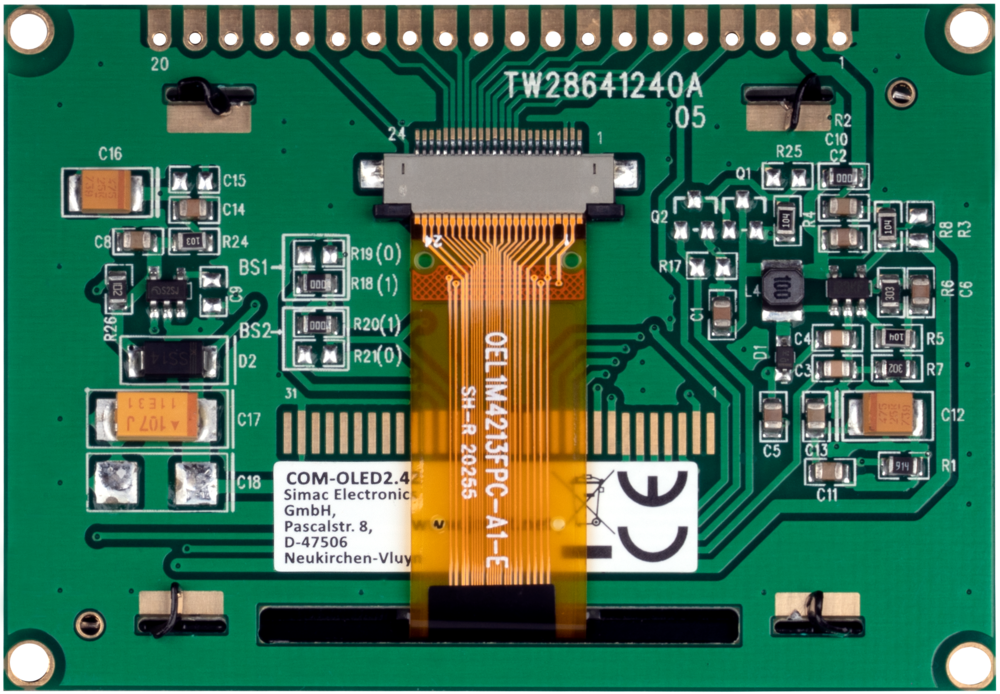

Unser OLED Display überzeugt durch seine hervorragende Bildqualität in punkto Helligkeit, Kontrast und dem großen Blickwinkel. Dank dem geringen Stromverbrauch ist das OLED Display bestens für energiesparsame Projekte und Industrieanwendungen geeignet. Die Grafiken und Texte werden in der Farbe Gelb dargestellt und heben sich durch den schwarzen Hintergrund hervorragend ab. Die Verbindung mit dem Einplatinencomputer oder Mikrocontroller kann sowohl über die Anschlüsse auf der Platine als auch über den beiliegenden 20 Pin Connector erfolgen. Das Display kann über 2 serielle Schnittstellen ( SPI oder I²C ) und 2 parallele Schnittstellen ( 6800 oder 8080 ) angesteuert werden. Im Auslieferungszustand ist die serielle SPI Schnittstelle aktiviert, jedoch kann die Schnittstelle durch entsprechendes Löten der Widerstände ( BS1 und BS2 ) auf der Platine geändert werden.

Entsprechende Anwendungsbeispiele und Programmiercodes sind in unserer Anleitung ausführlich beschrieben.

Spezifikationen

Spezifikationen

Typ

Negativ-OLED

Auflösung

128 x 64 Pixel

Anzeige- und Hintergrund-farbe

gelb auf schwarz

Schnittstellen

Auslieferungszustand: SPI Weitere: I2C, 8 Pin parallel 6800 / 8080 (zur Änderung der Schnittstelle muss gelötet werden)

Anschluss

20er Pinleiste

Treiberchip

SSD1309

Besonderheiten

Kontrastreich und hell

Versorgungsspannung

3-5 V

Versorgungsstrom

90 mA

Logiklevel

3 V

Helligkeit

120 CD/m²

Kontrast (dark-room)

> 2000 :1

Blickwinkel

> 160 °

zulässige Betriebstemperatur

-40 bis 85°C

Lagertemperatur

-45 bis 90 °C

Abmessungen

71 x 50 x 10 mm

Lieferumfang

2,42" OLED Displaymodul mit Pinleiste (nicht angelötet)

EAN

4250236820309

Artikelnummer

COM-OLED2.42
