JDS6600-Lite

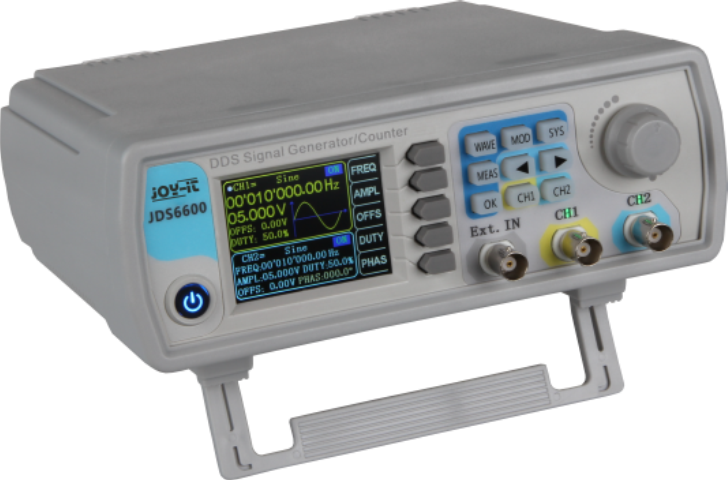

Das JT-JDS6600 Lite ist ein 2 Kanal Signalgenerator, welcher Signale von bis zu 15 MHz erzeugt.

Bei dem Produkt JT-JDS6600 Lite handelt es sich um eine vereinfachte Version des JT-JDS6600. Die beiden Geräte unterscheiden sich im Wesentlichen in dem erzeugbaren Frequenzbereich der Signale. Der Signalgenerator JT-JDS6600 kann Signale bis 60Mhz erzeugen, wobei die vereinfachte Version nur Signale bis 15Mhz erzeugen kann.

Er ist mit seinen unterschiedlichen Kurvenformen, wie z.B. Sinus, Rechteck, Dreieck, Puls, Halbwelle uvm., auf allen Gebieten der Messtechnik einsetzbar.

Zusätzlich ist ein 1-Kanal Frequenzzähler integriert. Mit einer Frequenzgenauigkeit von ±20ppm und einer Stabilität von ±1ppm/3h bietet er eine hervorragende Signalqualität und Flexibilität.

Durch das 2,4“ große TFT-Farbdisplay ist zudem eine optimale Bedienfreundlichkeit gewährleistet, wodurch sich verschiedenste Einsatzmöglichkeiten ergeben.

Spezifikationen

Kanäle

2 Kanal Generator, 1 Kanal Frequenzzähler

Frequenzbereich (Sinus)

0 - 15MHz

Frequenzbereich (Rechteck, Dreieck)

0 - 15MHz

Frequenzbereich (TTL, Puls)

0 - 6MHz

Messbereich Frequenzzähler

0 - 100 MHz

Frequenzgenauigkeit

+-20ppm

Frequenzstabilität

+-1ppm/3h

Abtastrate

266 MSa/s

Anzeigemodus

TFT LCD Farb-Display

Vertikale Wellenauflösung

14 bits

Amplitudenbereich

<10MHz: 0-20 Vpp; >10 MHz: 0-10 Vpp

Amplitudenauflösung

1 mV

Amplitudenstabilität

± 5%/5h

Amplitudenebenheit

<10MHz: ± 5%; >10 MHz: ± 10%

Impedanz des Outputs

50Ω ±10%

Klirrfaktor

< 1% (20Hz~20kHz,0dBm)

Displaygröße

2,4“

Weitere Informationen

Abmessungen

194 x 178 x 69 mm

Gewicht

768 g

Lieferumfang

Signalgenerator, BNC Signalklemmen, Netzteil

EAN

4250236817064

Artikelnummer

JT-JDS6600-Lite
