Explorer 500

Explorer 500

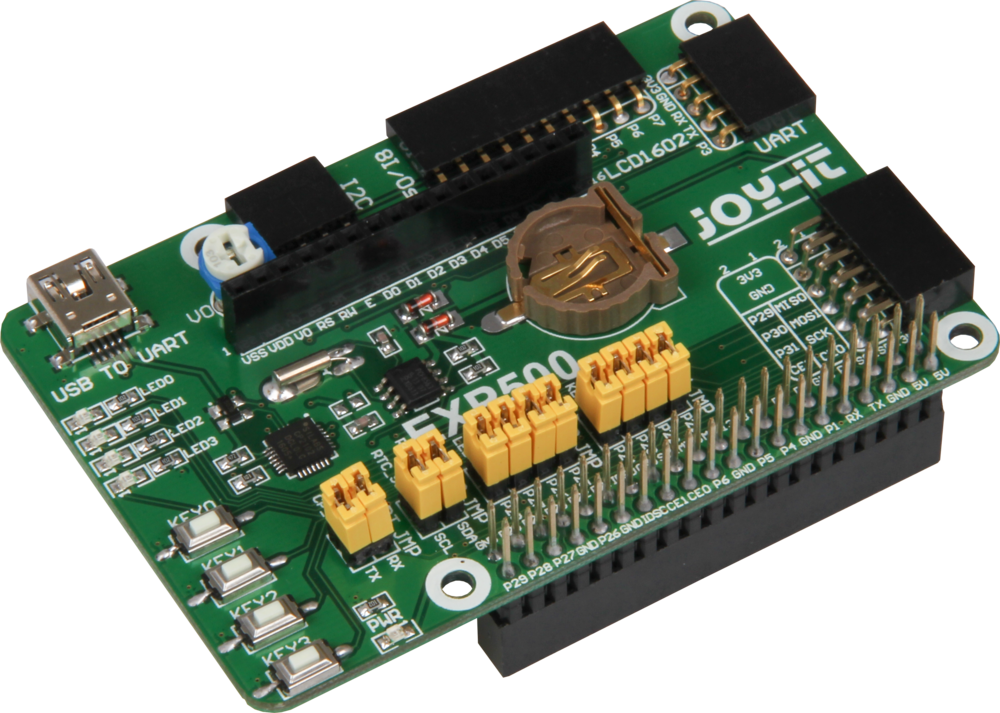

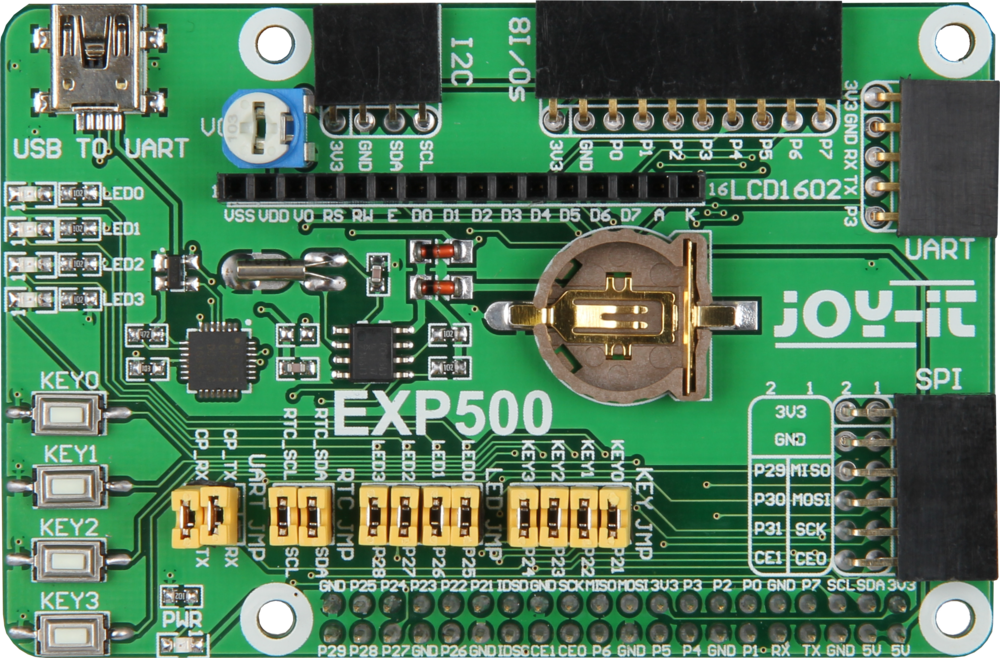

Das Explorer 500 Erweiterungsboard ist eine multifunktionale Schnittstellenplatine
für Ihren Raspberry B+, 2B, 3B und beinhaltet folgende Funktionen:

  1. Pin-Header zu direkten Aufstecken auf den Raspbery B+, 2B oder 3B
  2. UART Schnittstelle: verbinden Sie ganz einfach UART Module wie z. B. RS232, RS485, USB TO UART (TTL-Kabel), etc.
  3. 8 x I/O Schnittstelle: verbinden Sie ganz einfach über I/O gesteuerte Module
  4. SPI Schnittstelle für SPI angesteuerte Module
  5. I²C Schnittstelle für I²C gesteuerte Module
  6. LCD Schnittstelle für HD44780 Industrie-Standard-LCD-Module
  7. USB TO UART, Konverter mit CP2102 Chipsatz (Mini USB-Anschluss)
  8. Power LED
  9. 4 x programmierbare LED
  10. 4 x programmierbare Knöpfe
  11. Potentiometer: Kontrastkontrolle für LCD Displays (siehe Punkt 6)
  12. RTC Batteriehalter
  13. PCF8563: onboard RTC chip
  14. 32.768K Quarz: RTC Quarz
  15. CP2102: onboard USB TO UART Chip, für debugging
  16. CP2102: Jumper für: an/aus
  17. RTC: Jumper für: an/aus
  18. User LEDs Jumper für: an/aus (siehe Punkt 9)
  19. User Keys Jumper für: an/aus (siehe Punkt 10)

Sie kann direkt auf Ihren Raspberry aufgesteckt werden.

Spezifikationen

Spezifikationen

Modell

Explorer 500 Erweiterungsplatine

Schnittstellen

UART, 8x I/O, SPI, I²C, HD44780 Industrie-Standard-LCD

RTC

Batteriehalter, PCF8564-RTC-Chip inkl. 32.789K RTC-Quartz

Jumper (An / Aus)

RTC, CP2102 (USB to UART), User LEDs, User Keys

Weitere Funktionen

Pin-Header zum direkten Aufstecken auf den Raspberry Pi, USB-UART Konverter mit CP2102 Chipsatz, Power LED, 4x programmierbare LED, 4x programmierbare Knöpfe, Potentiometer: Kontrastkontrolle für LCD Displays

Abmessungen

85 x 17 x 56 mm

Gewicht

36 g

Lieferumfang

Explorer 500, USB zu Micro-USB-Kabel, 2x 2-poliges Verbindungskabel, 2x 4-poliges Verbindungskabel

EAN

4250236813349

Artikelnummer

RB-EXP500
