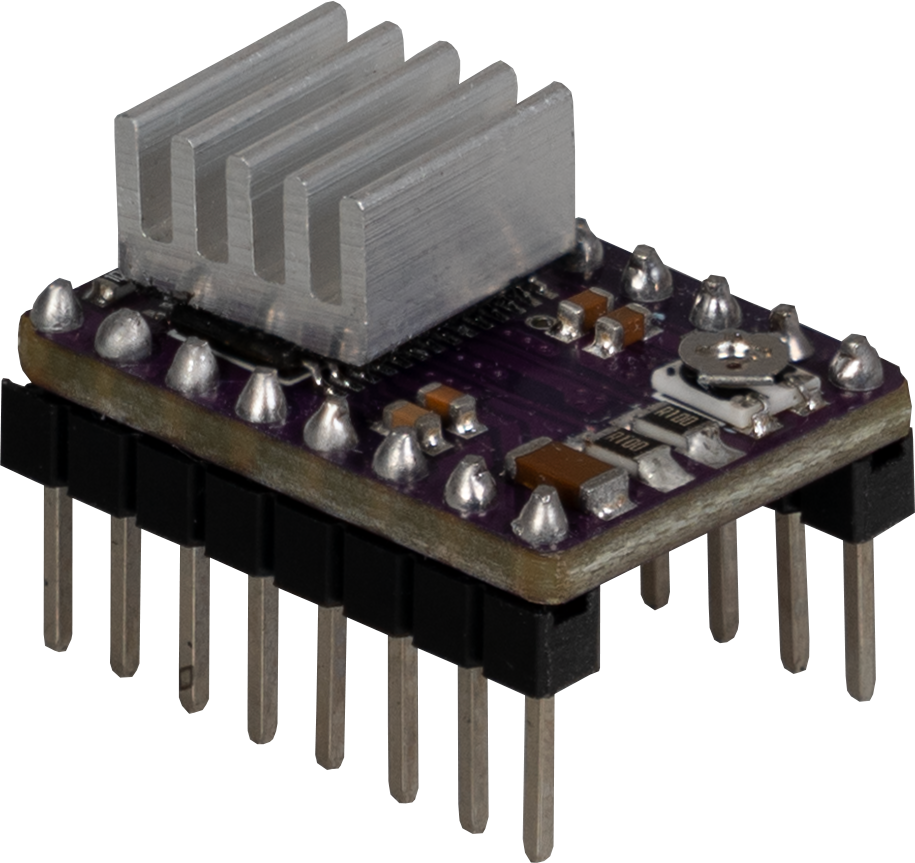

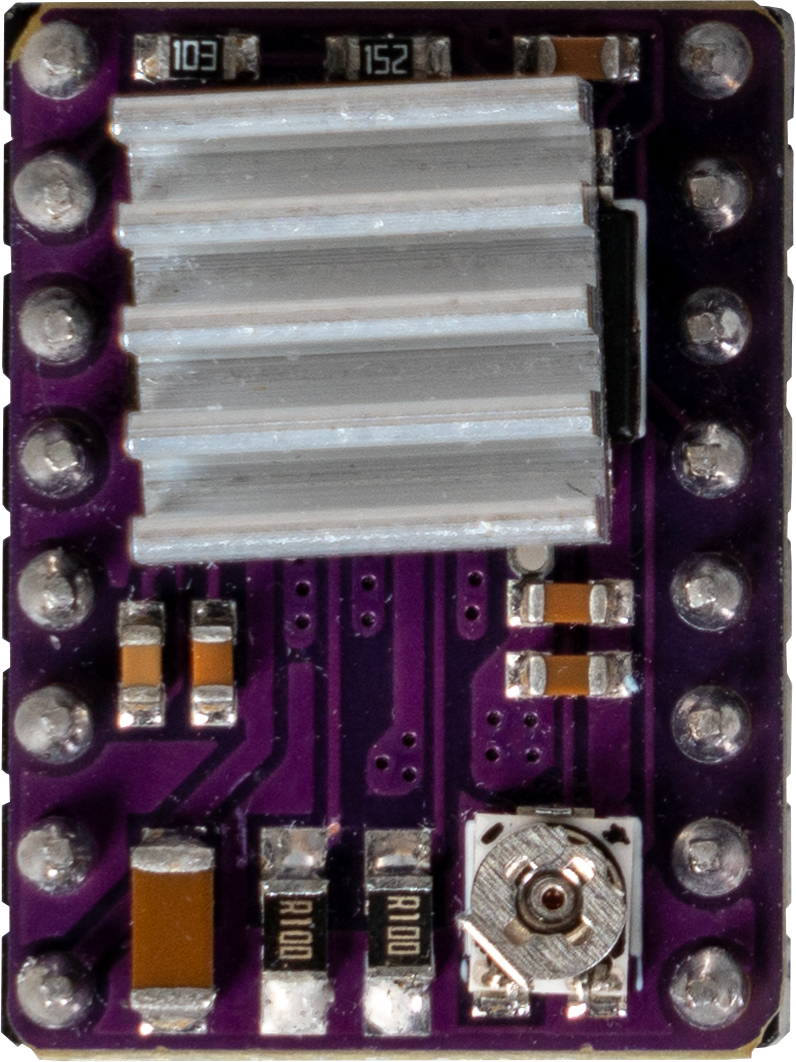

DRV8825 Motortreiber

Der DRV8825 Motortreiber ist eine leistungsstarke Lösung für die präzise Steuerung von Schrittmotoren in Anwendungen wie 3DDruckern und CNC-Maschinen. Es kann Motoren mit bis zu 2,5 A pro Phase ansteuern und unterstützt sechs Schrittauflösungen von Vollschritt bis 1/32 Schritt.
Mit einer Betriebsspannung von 8,2 bis 45 V bietet das Board flexible Einsatzmöglichkeiten und schützt gleichzeitig die Hardware mit seinen Unterspannungs- und Überstromschutzfunktionen. Darüber hinaus sorgen der beiliegende Kühlkörper und ein thermischer Überlastungsschutz für eine dauerhaft sichere und effiziente Performance.
Kompatibel mit gängigen Mikrocontrollern wie dem Arduino, ist das DRV8825-Board ideal für Entwickler, die einen zuverlässigen und einfach zu implementierenden Motorcontroller suchen.

Spezifikationen

Controller-IC

DRV8825

Betriebsspannung

8,2 - 45 V

Max. Phasenstrom

1.5 A (ohne Kühlkörper); 2,5 A (mit zusätzlicher Kühlung)

Logiklevel

2,5 - 5,25 V

Mikroschritt-Auflösung

1, 1/2, 1/4, 1/8, 1/16, 1/32

Schutfunktionen

Überstromschutz (OCP), thermische Abschaltung (TSD), Unterspannungssperre (UVLO), Fehlerzustandsanzeige-Pin (nFAULT)

Kompatibel mit

ARD-CNC-Kit1
ARD-CNC-Kit2
ARD-RAMPS-Kit1
ARD-RAMPS-Kit1.6

Weitere Informationen

Abmessungen

15 x 20 x16 mm

Gewicht

4 g

Lieferumfang

Motortreiberplatine, Kühlkörper

EAN

4250236828336

Artikelnummer

SBC-MD-DRV8825
